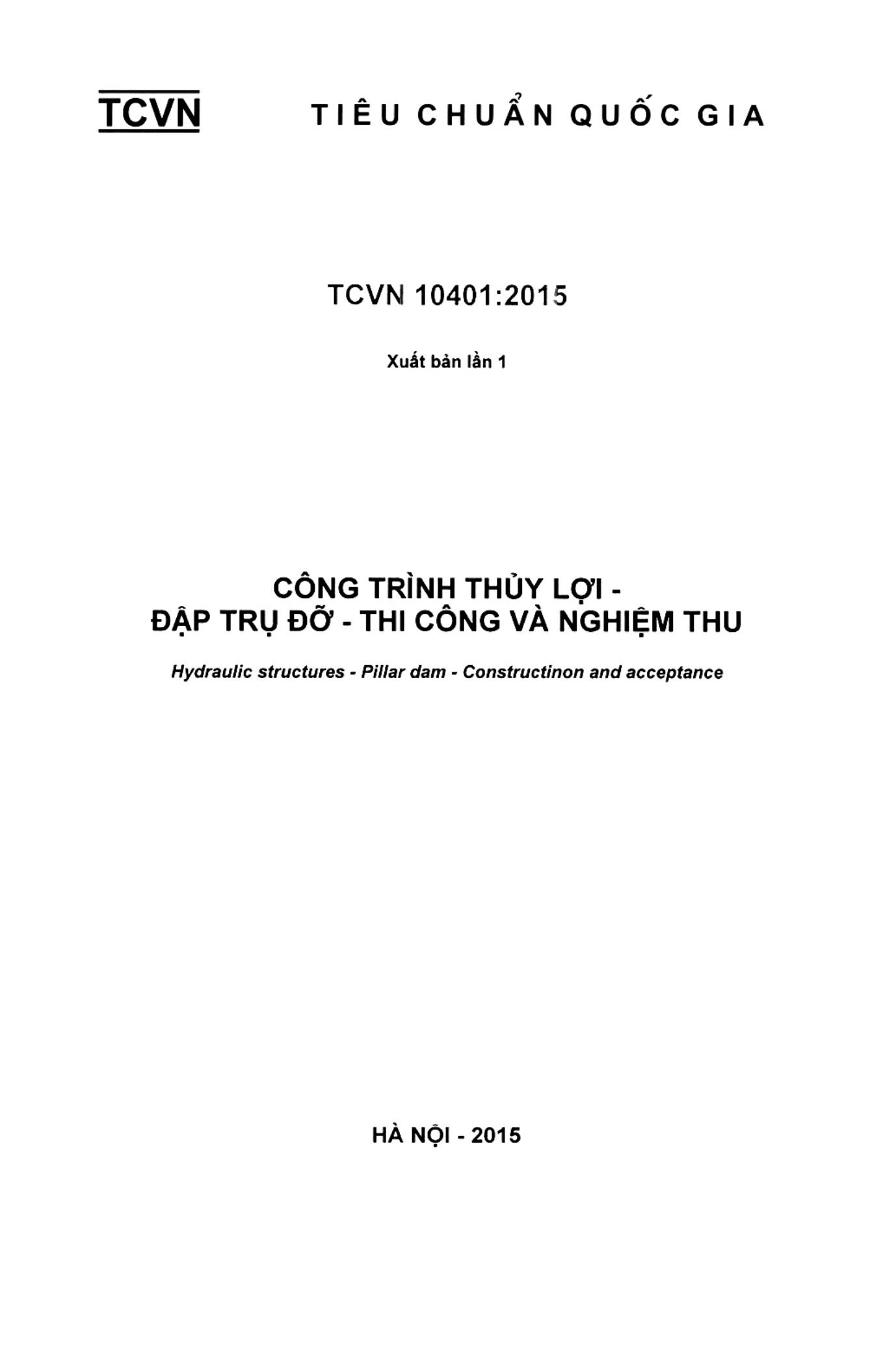

TIÊU CHUẨN QUỐC GIA

TCVN 10401 : 2015

CÔNG TRÌNH THỦY LỢI - ĐẬP TRỤ ĐỠ - THI CÔNG VÀ NGHIỆM THU

Hydraulic Structures - Pillar Dam - Construction and acceptance

Lời nói đầu

TCVN 10401 : 2015 do Viện Thủy công thuộc Viện Khoa học Thủy lợi Việt Nam biên soạn, Bộ Nông nghiệp và Phát triển nông thôn đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

CÔNG TRÌNH THỦY LỢI - ĐẬP TRỤ ĐỠ - THI CÔNG VÀ NGHIỆM THU

Hydraulic Structures - Pillar Dam - Construction and acceptance

1 Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu kỹ thuật khi thi công và nghiệm thu công trình thủy lợi được thiết kế theo công nghệ đập trụ đỡ. Đối với những công trình đập trụ đỡ có kết hợp cầu giao thông thì ngoài tiêu chuẩn này cần áp dụng các tiêu chuẩn hiện hành khác liên quan đến thi công và nghiệm thu cầu giao thông.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết khi áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm các bản sửa đổi, bổ sung (nếu có).

- TCVN 4055 : 2012 Tổ chức thi công;

- TCVN 4252 : 2012 Quy trình lập thiết kế tổ chức xây dựng và thiết kế thi công;

- TCVN 4447 : 2012 Công tác đất - Thi công và nghiệm thu;

- TCVN 4453 : 1995 Kết cấu bê tông và bê tông cốt thép toàn khối - Quy phạm thi công và nghiệm thu;

- TCVN 8298 : 2009 Công trình thủy lợi - Yêu cầu kỹ thuật trong chế tạo và lắp ráp thiết bị cơ khí, kết cấu thép;

- TCVN 8300 : 2009 Công trình thủy lợi - Máy đóng mở kiểu xi lanh thủy lực - Yêu cầu kỹ thuật trong thiết kế, lắp đặt, nghiệm thu, bàn giao;

- TCVN 8301 : 2009 Công trình thủy lợi - Máy đóng mở kiểu vít - Yêu cầu thiết kế, kỹ thuật trong chế tạo, lắp đặt, nghiệm thu;

- TCVN 8305 : 2009 Công trình thủy lợi - Kênh đất - Yêu cầu kỹ thuật trong thi công và nghiệm thu;

- TCVN 8640 : 2011 Công trình thủy lợi - Máy đóng mở kiểu cáp - Yêu cầu kỹ thuật trong thiết kế, chế tạo, lắp đặt và nghiệm thu;

- TCVN 9115 : 2012 Kết cấu bê tông và bê tông cốt thép lắp ghép - Thi công và nghiệm thu;

- TCVN 9160 : 2012 Công trình thủy lợi - Yêu cầu thiết kế dẫn dòng trong xây dựng;

- TCVN 9394 : 2012 Đóng và ép cọc - Thi công và nghiệm thu;

- TCVN 9395 : 2012 Cọc khoan nhồi - Thi công và nghiệm thu;

- TCVN 10399 : 2015 Công trình thủy lợi - Đập xà lan - Thi công và nghiệm thu;

- TCVN 10400 : 2015 Công trình thủy lợi - Đập trụ đỡ - Yêu cầu thiết kế.

3. Các thuật ngữ và định nghĩa

3.1. Đập trụ đỡ (Pillar dam)

Là công trình điều tiết bao gồm các trụ bằng bê tông cốt thép có móng cọc cắm sâu vào nền, giữa các trụ là dầm đỡ van liên kết với các trụ, dưới dầm đỡ van và các trụ là cừ chống thấm cắm vào nền, các thanh cừ liên kết kín nước với nhau, đỉnh cừ liên kết với dầm van và trụ, trên dầm van là cửa van kết hợp với các trụ để điều tiết nước (Hình B.1 trong phụ lục B).

3.2. Đập trụ đỡ bệ cao (above ground pillar dam)

Là đập trụ đỡ có đáy trụ pin tựa trên hệ cọc, không tiếp xúc trực tiếp với nền

3.3. Đập trụ đỡ bệ thấp (below ground pillar dam)

Là đập trụ đỡ có đáy bệ trụ tiếp xúc trực tiếp với nền công trình

3.4. Cừ chống thấm (anti seepage structure)

Là các thanh cừ bằng bê tông cốt thép hoặc bằng thép được liên kết với nhau để kín nước

3.5. Dầm đỡ van (bottom beams)
