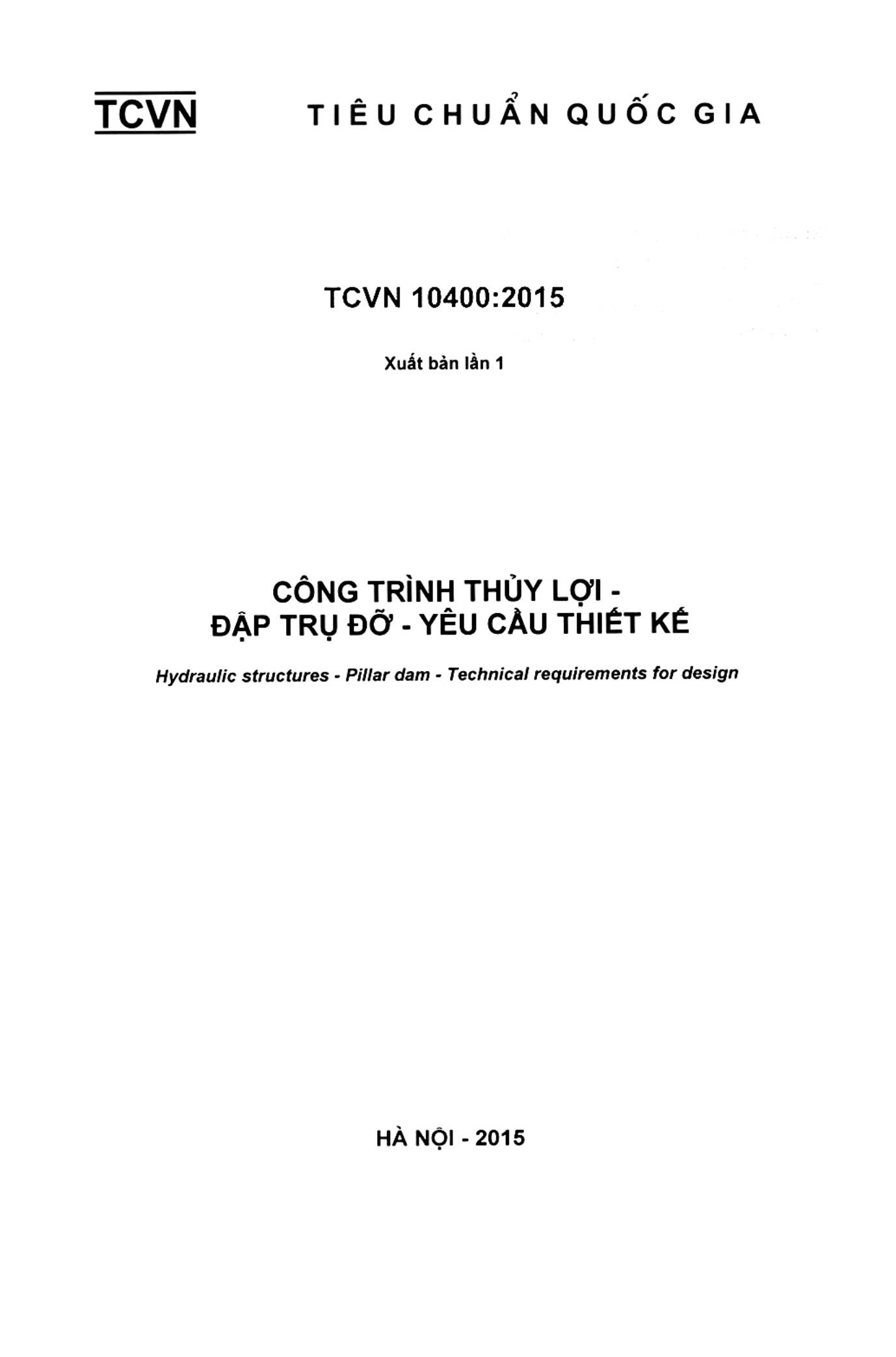

CÔNG TRÌNH THỦY LỢI - ĐẬP TRỤ ĐỠ - YÊU CẦU THIẾT KẾ
Hydraulic structures - Pillar dam - Technical requirements for design
Lời nói đầu:
TCVN 10400 : 2015 do Viện Thủy Công thuộc Viện Khoa học Thủy lợi Việt Nam biên soạn, Bộ Nông nghiệp và Phát triển Nông thôn đề nghị, Tổng cục Tiêu chuẩn đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.
CÔNG TRÌNH THỦY LỢI - ĐẬP TRỤ ĐỠ - YÊU CẦU THIẾT KẾ
Hydraulic structures - Pillar dam - Technical requirements for design
Tiêu chuẩn này quy định các yêu cầu kỹ thuật khi thiết kế công trình thủy lợi (đập ngăn nước, đập kiểm soát triều, đập ngăn mặn giữ ngọt) được áp dụng theo công nghệ đập trụ đỡ trên nền không phải là đá;
Đối với các hạng mục cầu giao thông, cầu quản lý vận hành, âu thuyền (nếu có), cửa van, thiết bị đóng mở, thiết bị điều khiển, thiết bị điện, thiết bị quan trắc và các hạng mục công trình khác; tiêu chuẩn này chỉ quy định về yêu cầu lựa chọn, bố trí chung.
Các tài liệu viện dẫn sau là rất cần thiết cho việc áp dụng tiêu chuẩn. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).
TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế;
TCVN 4253 : 2012 Công trình thủy lợi - Nền các công trình thủy công - Yêu cầu thiết kế;
TCVN 5664 : 2009 Phân cấp kỹ thuật đường thủy nội địa;
TCVN 8215 : 2009 Công trình thủy lợi - Các quy định chủ yếu về thiết kế bố trí thiết bị quan trắc cụm công trình đầu mối;
TCVN 8304 : 2009 Công tác thủy văn trong hệ thống thủy lợi;
TCVN 8421 : 2010 Công trình thủy lợi - Tải trọng và lực tác dụng lên công trình do sóng và tàu;
TCVN 8477 : 2010 Công trình thủy lợi - Yêu cầu về thành phần, khối lượng khảo sát địa chất trong các giai đoạn lập dự án và thiết kế;
TCVN 8478 : 2010 Công trình thủy lợi - Yêu cầu về thành phần, khối lượng khảo sát địa hình trong các giai đoạn lập dự án và thiết kế;
TCVN 9143 : 2012 Công trình thủy lợi - Tính toán đường viền thấm dưới đất của đập trên nền không phải là đá;
TCVN 9160 : 2012 Công trình thủy lợi - Yêu cầu thiết kế dẫn dòng trong xây dựng;
TCVN 9386 : 2012 Thiết kế công trình chịu động đất;
TCVN 10304: 2014 Móng cọc - Tiêu chuẩn thiết kế.
3.1. Đập trụ đỡ (Pillar dam)
Công trình điều tiết nước bao gồm các trụ chịu lực bằng bê tông cốt thép có móng cọc cắm sâu vào nền, giữa các trụ là dầm đỡ van liên kết với các trụ, dưới dầm đỡ van và các trụ là cừ chống thấm cắm vào nền, các thanh cừ liên kết kín nước với nhau, đỉnh cừ liên kết với dầm van và trụ, trên dầm van là cửa van kết hợp với các trụ để điều tiết nước.
3.2. Đập trụ đỡ bệ cao (Aboveground pillar dam)
Đập trụ đỡ có đáy bệ trụ pin, trụ biên không tiếp xúc trực tiếp với nền công trình.
3.3. Đập trụ đỡ bệ thấp (Below ground pillar dam)
Đập trụ đỡ có đáy bệ trụ tiếp xúc trực tiếp với nền công trình.
3.4. Bệ trụ (Pillar footing)
Bằng bê tông cốt thép là kết cấu liên kết giữa hệ cọc dưới nền và kết cấu phần trên.
3.5. Trụ (Pillar)
Bộ phận kết cấu đặt trên bệ trụ để đỡ cầu và các bộ phận bên trên. Trụ có 2 loại:
a. Trụ pin: phân tách giữa các khoang cửa đập;
b. Trụ biên: ngăn cách giữa đập và bờ.
