Điều 36 Tiêu chuẩn ngành TCN 68-174:1998 về quy phạm chống sét và tiếp đất cho các công trình viễn thông do Tổng cục Bưu điện ban hành
Điều 36: Sau cấp sơ cấp (SC) phải lắp ít nhất một cấp thứ cấp (TC). Thiết bị chống sét ở các cấp thứ cấp phải bảo đảm khả năng thoát dòng sét đến 20 kA. Cấp bảo vệ thứ cấp nhất thiết phải chọn loại có lọc. Số cấp thứ cấp được quyết định bởi người quản lý khai thác và tầm quan trọng của các thiết bị viễn thông sử dụng năng lượng điện.

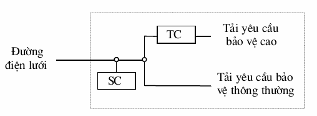

Lắp đặt bảo vệ tối thiểu trên đường điện lưới vào nhà trạm viễn thông như quy định ở hình 6.
Ghi chú: SC - Bảo vệ sơ cấp
TC - Bảo vệ thứ cấp
Hình 6: Lắp đặt bảo vệ tối thiểu trên đường điện lưới vào nhà trạm viễn thông.
