Điều 29 Tiêu chuẩn ngành TCN 68-174:1998 về quy phạm chống sét và tiếp đất cho các công trình viễn thông do Tổng cục Bưu điện ban hành
Điều 29: Tiếp đất vỏ che chắn cáp đồng trục.
Để ngăn ngừa ảnh hưởng điện trường hoặc ảnh hưởng từ trường của dông sét phải thực hiện tiếp đất vỏ cáp đồng trục. Việc tiếp đất vỏ cáp đồng trục có thể tiến hành theo các cách như sau:
1. Tiếp đất vỏ cáp đồng trục ở một đầu (xem hình 5a).
Mạch tiếp đất này có khả năng chống ảnh hưởng điện, không có khả năng làm yếu đi ảnh hưởng của từ trường tạp âm dông sét.
2. Tiếp đất vỏ cáp đồng trục ở cả hai đầu (xem hình 5b).
Mạch tiếp đất này có khả năng chống ảnh hưởng điện trường và từ trường tạp âm dông sét. Cách bảo vệ này sẽ có hiệu quả hơn nếu không tạo ra mạch vòng tiếp đất.
3. Tiếp đất vỏ cáp đồng trục ở một đầu, tải đối diện nối với vỏ và không nối đất (xem hình 5c).
Mạch tiếp đất này có khả năng chống ảnh hưởng điện trường và có độ phòng vệ chống ảnh hưởng từ trường dông sét trội hơn cả nhờ giảm nhỏ diện tích khung dây “Lõi cáp - Đất”.
(c)

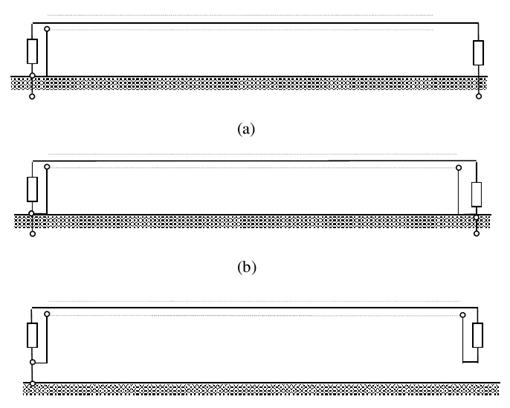

Hình 5: Tiếp đất vỏ kim loại trong cáp đồng trục.
