Điều 14 Tiêu chuẩn ngành TCN 68-174:1998 về quy phạm chống sét và tiếp đất cho các công trình viễn thông do Tổng cục Bưu điện ban hành

1. Phương pháp Wenner

Mạch đo theo phương pháp Wenner được trình bày trên hình 2.

Điện trở suất của đất được tính bằng công thức:

r = 2paR, Wm

Trong đó: R - giá trị điện trở đọc được trên máy đo, W;

a - khoảng cách giữa các điện cực, m.

Ghi chú: Độ sâu chôn điện cực l phải nhỏ hơn a.

Chọn  và  < 1 m.

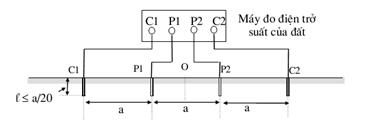

Hình 2: Đo điện trở suất của đất theo phương pháp Wenner.

2. Phương pháp Schlumberger.

Mạch đo theo phương pháp Schlumberger được trình bày trên hình 3.

Điện trở suất của đất được tính bằng công thức:

Trong đó:

L₂- khoảng cách từ các điện cực dòng đến tâm thăm dò O, m;

L₁- khoảng cách từ các điện cực áp đến tâm thăm dò O, m;

R - giá trị điện trở đọc được trên máy đo, W.

Máy đo điện trở suất của đất

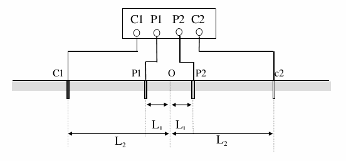

Hình 3: Đo điện trở suất của đất theo phương pháp Schlumberger.
