Mục 4 Chương 5 Tiêu chuẩn ngành TCN 68-174:1998 về quy phạm chống sét và tiếp đất cho các công trình viễn thông do Tổng cục Bưu điện ban hành
MỤC 4. LẮP ĐẶT THIẾT BỊ CHỐNG SÉT TRÊN ĐƯỜNG ĐIỆN LƯỚI
Điều 31: Trên các đường điện lưới cung cấp điện cho các thiết bị viễn thông phải áp dụng kết hợp các biện pháp chống sét như sau:
1. Sử dụng cáp điện lực có lưới che chắn được tiếp đất tốt hoặc chôn ngầm.
2. Lợi dụng các che chắn tự nhiên cho các đường điện lưới trong quá trình lắp đặt.
3. Sử dụng mạng điện lưới TN-S cung cấp cho các thiết bị viễn thông.
4. Lắp đặt các thiết bị chống sét trên các đường điện lưới.
Điều 32: Phải lắp các thiết bị chống sét trên đường dây trung và cao áp trước khi vào trạm biến thế điện. Ngưỡng cắt sét của thiết bị chống sét trên các đường dây trung và cao áp này được lựa chọn tuỳ thuộc vào cấp điện áp của đường dây nhưng thiết bị cắt sét phải có khả năng thoát dòng sét dạng sóng 8/20
không nhỏ hơn 100 kA.
Điều 33: Phải lắp các thiết bị chống sét ngay trên đường điện lưới trong các trạm biến thế điện hạ áp. Điện áp làm việc cực đại của thiết bị chống sét không lớn hơn 600 V.
Điều 34: Tuỳ thuộc vào tầm quan trọng của thiết bị sử dụng năng lượng điện, có thể lắp nhiều cấp chống sét tiếp theo trên đường điện lưới. Nhưng trong mọi trường hợp, nhất thiết phải lắp thiết bị chống sét tại chỗ đường điện lưới chính vào nhà trạm viễn thông.
Điều 35: Thiết bị chống sét lắp tại chỗ đường điện lưới vào nhà trạm viễn thông được lựa chọn tuỳ thuộc vào đặc điểm của sét xuất hiện trong khu vực, nhưng phải bảo đảm khả năng thoát dòng sét không nhỏ hơn 20 kA. Cấp chống sét này đối với thiết bị viễn thông thường được gọi là cấp sơ cấp (SC). Cấp sơ cấp có thể sử dụng loại thiết bị chống sét có hoặc không có lọc.
Điều 36: Sau cấp sơ cấp (SC) phải lắp ít nhất một cấp thứ cấp (TC). Thiết bị chống sét ở các cấp thứ cấp phải bảo đảm khả năng thoát dòng sét đến 20 kA. Cấp bảo vệ thứ cấp nhất thiết phải chọn loại có lọc. Số cấp thứ cấp được quyết định bởi người quản lý khai thác và tầm quan trọng của các thiết bị viễn thông sử dụng năng lượng điện.
Lắp đặt bảo vệ tối thiểu trên đường điện lưới vào nhà trạm viễn thông như quy định ở hình 6.
Ghi chú: SC - Bảo vệ sơ cấp
TC - Bảo vệ thứ cấp
Hình 6: Lắp đặt bảo vệ tối thiểu trên đường điện lưới vào nhà trạm viễn thông.
Điều 37: Trường hợp đường điện lưới vào một nhà chính rồi tiếp tục dẫn sang một nhà phụ khác, nếu đường điện lưới từ nhà phụ đến nhà chính dài trên 30 m phải lắp thiết bị chống sét sơ cấp trên đoạn đường điện lưới giữa nhà chính và nhà phụ như quy định trên hình 7.
Ghi chú: SC - Bảo vệ sơ cấp
TC - Bảo vệ thứ cấp

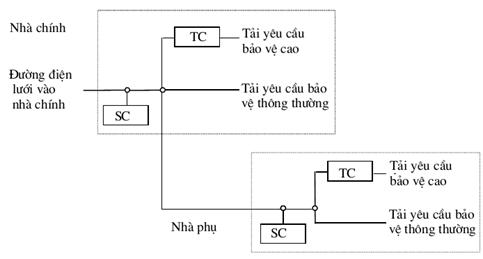

Hình 7: Lắp đặt bảo vệ đoạn đường điện lưới giữa hai nhà.
Điều 38: Các trạm viễn thông vừa dùng điện lưới vừa dùng điện máy nổ, nếu máy nổ đặt ở trong cùng nhà trạm viễn thông, phải tuân theo quy định bảo vệ như trình bày trên hình 8. Cầu dao chuyển điện lưới sang điện máy nổ phải bảo đảm cắt hoàn toàn điện lưới, kể cả cắt dây trung tính để đề phòng dòng sét lan truyền theo dây trung tính gây quá áp do tăng thế đất

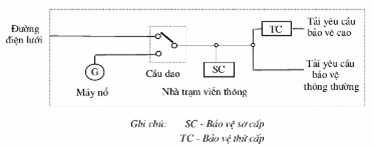

Hình 8: Lắp đặt bảo vệ khi máy nổ nằm trong nhà trạm viễn thông của trạm
Điều 39: Nếu nhà đặt máy nổ riêng và đường dây từ nhà máy nổ đến nhà trạm viễn thông dài trên 30 m thì phải áp dụng một trong hai cách bảo vệ đoạn đường dây giữa hai nhà như sau:
1. Khi đường điện lưới vào nhà trạm viễn thông phải tuân theo quy định lắp đặt bảo vệ như trình bày trên hình 9.
2. Khi đường điện lưới vào nhà đặt máy nổ phải tuân theo quy định lắp đặt

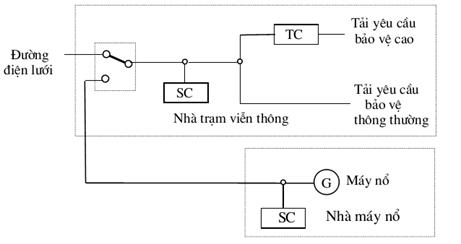

Hình 9: Bảo vệ đường dây giữa nhà máy nổ và nhà trạm viễn thông dài

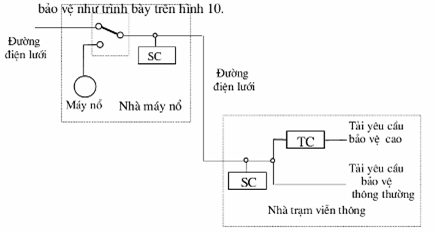

Hình 10: Lắp đặt bảo vệ đường dây giữa nhà đặt máy nổ và nhà trạm viễn thông dài trên 30 m khi đường điện lưới vào nhà máy nổ.
