VẬT LIỆU KIM LOẠI - THỬ ĐỘ CỨNG KNOOP - PHẦN 1: PHƯƠNG PHÁP THỬ
Metallic materials - Knoop hardness test -Part 1: Test method
Lời nói đầu
TCVN 5887-1 : 2008 thay thế TCVN 5887 :1995 (ISO 4545:1993 (E)).
TCVN 5887-1 : 2008 hoàn toàn tương đương với ISO 4545-1 : 2005.
TCVN 5887-1 : 2008 do Ban kỹ thuật tiêu chuẩn Quốc gia TCVN/TC 164 Thử cơ lý kim loại biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
TCVN 5887 Vật liệu kim loại - Thử độ cứng Knoop bao gồm bốn phần sau:
TCVN 5887-1 : 2008 (ISO 4545-1 : 2005) - Phần 1: Phương pháp thử;
TCVN 5887-2 : 2008 (ISO 4545-2 : 2005) - Phần 2: Kiểm định và hiệu chuẩn máy thử;
TCVN 5887-3 : 2008 (ISO 4545-3 : 2005) - Phần 3: Hiệu chuẩn tấm chuẩn;
TCVN 5887-4 : 2008 (ISO 4545-4 : 2005) - Phần 4: Bằng các giá trị độ cứng.
VẬT LIỆU KIM LOẠI - THỬ ĐỘ CỨNG KNOOP - PHẦN 1: PHƯƠNG PHÁP THỬ
Metallic materials - Knoop hardness test -Part 1: Test method
Tiêu chuẩn này quy định phương pháp thử độ cứng Knoop cho vật liệu kim loại, với lực thử từ 0,09607 N đến 19,614 N. Phương pháp này chỉ nên áp dụng cho vết lõm có đường chéo lớn hơn hoặc bằng 0,020 mm.
Các tài liệu dưới đây là rất cần thiết đối với việc áp dụng tiêu chuẩn này. Đối với tài liệu có ghi năm công bố, áp dụng phiên bản được nêu. Đối với tài liệu không có năm công bố, áp dụng phiên bản mới nhất (bao gồm cả các sửa đổi).
TCVN 5887-2: 2008 (ISO 4545-2: 2005), Vật liệu kim loại - Thử độ cứng Knoop - Phần 2: Kiểm định và hiệu chuẩn máy thử;
TCVN 5887-3 : 2008 (ISO 4545-3: 2005), Vật liệu kim loại - Thử độ cứng Knoop - Phần 3: Hiệu chuẩn tấm chuẩn;
TCVN 5887-4 : 2008 (ISO 4545-4: 2005), Vật liệu kim loại - Thử độ cứng Knoop - Phần 4: Bảng các giá trị độ cứng.
Ấn mũi thử kim cương dạng hình tháp có đáy hình thoi với các góc giữa các mặt đối diện tại đỉnh a và b lần lượt bằng 172,5° và 130° lên bề mặt của mẫu thử, sau đó đo đường chéo Iớn của vết lõm để lại trên bề mặt mẫu sau khi bỏ lực thử F (xem Hình 1 và Hình 2).
Hình 1 - Nguyên lý thử và hình dạng mũi thử
Hình 2 - Vết lõm thử Knoop
Độ cứng Knoop tỉ lệ với thương số giữa lực thử và diện tích hình chiếu của vết lõm, vết lõm này có dạng hình tháp đáy hình thoi và các góc ở đỉnh bằng các góc ở đỉnh của mũi thử.
4. Ký hiệu và thuật ngữ viết tắt
4.1. Xem Bảng 1 và Hình 1, Hình 2.

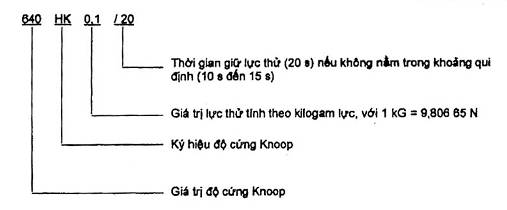

4.2. Ví dụ ký hiệu độ cứng Knoop.
Bảng 1 - Ký hiệu và thuật ngữ viết tắt
