Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 3753:1995

Tiêu chuẩn Việt Nam TCVN 3753:1995 hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 3016 – 1974 (E) và tiêu chuẩn Mỹ ASTM D97 - 87. Tiêu chuẩn này quy định phương pháp xác định điểm đông đặc của các sản phẩm dầu mỏ. Đây là một chỉ tiêu kỹ thuật vô cùng quan trọng nhằm đánh giá khả năng lưu chuyển của dầu mỏ và các sản phẩm dầu mỏ ở điều kiện nhiệt độ thấp, phục vụ trực tiếp cho quá trình vận chuyển, tàng trữ, bơm hút và sử dụng trong thực tế.

Nội dung chi tiết từ Điều 1 đến Điều 4 của TCVN 3753:1995

- Điều 1: Phạm vi áp dụng

• Tiêu chuẩn này quy định phương pháp xác định điểm đông đặc của các sản phẩm dầu mỏ, bao gồm dầu thô, dầu nhiên liệu (FO), dầu diesel (DO), dầu bôi trơn và các sản phẩm dầu mỏ trung gian khác.
• Phương pháp này không phù hợp hoặc cần có những lưu ý đặc biệt khi áp dụng cho các loại dầu thô có chứa hàm lượng sáp (paraffin) quá cao hoặc các sản phẩm dầu mỏ có đặc tính lưu biến không Newton.
• Điểm đông đặc được định nghĩa là nhiệt độ thấp nhất mà tại đó mẫu thử vẫn còn khả năng chuyển động khi được làm lạnh trong các điều kiện quy định nghiêm ngặt của thử nghiệm.

- Điều 2: Tài liệu viện dẫn

• Tiêu chuẩn này sử dụng và đối chiếu trực tiếp với các tài liệu quốc tế có uy tín lớn bao gồm ISO 3016 - 1974 (Sản phẩm dầu mỏ - Xác định điểm đông đặc) và ASTM D97 - 87 (Phương pháp thử tiêu chuẩn cho điểm đông đặc của sản phẩm dầu mỏ).
• Việc viện dẫn các tài liệu này giúp đảm bảo tính đồng bộ, thống nhất về mặt kỹ thuật và kết quả đo lường có giá trị tương đương khi trao đổi thương mại quốc tế.

- Điều 3: Nguyên tắc của phương pháp

• Mẫu thử sau khi được gia nhiệt sơ bộ đến một nhiệt độ quy định để xóa bỏ lịch sử nhiệt (nhằm làm tan chảy hoàn toàn các tinh thể sáp có thể có) sẽ được làm lạnh trong bể lạnh với tốc độ kiểm soát.
• Cứ sau mỗi khoảng giảm nhiệt độ là 3 độ C, ống nghiệm chứa mẫu thử sẽ được lấy ra khỏi bể lạnh và nghiêng nhẹ để kiểm tra khả năng chuyển động của bề mặt mẫu.
• Nhiệt độ thấp nhất mà tại đó vẫn quan sát thấy sự chuyển động của mẫu thử sẽ được ghi nhận lại. Điểm đông đặc của mẫu sẽ được tính bằng cách cộng thêm 3 độ C vào trị số nhiệt độ ghi nhận được đó.

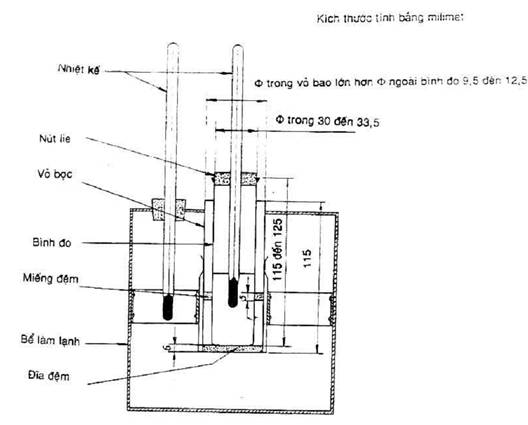

- Điều 4: Thiết bị, dụng cụ và vật liệu thử nghiệm

• Ống nghiệm đo (Test jar): Phải là ống thủy tinh hình trụ, đáy bằng, trong suốt, có kích thước tiêu chuẩn quy định rõ ràng về đường kính trong, đường kính ngoài và chiều cao để chứa mẫu thử.
• Nhiệt kế (Thermometers): Sử dụng các loại nhiệt kế chuyên dụng có dải đo phù hợp (như nhiệt kế ASTM hoặc IP tương ứng) để đo chính xác nhiệt độ của mẫu và nhiệt độ của bể làm lạnh.
• Ống bọc (Jacket): Ống bọc bằng kim loại hoặc thủy tinh chịu nhiệt, dạng hình trụ đáy bằng, dùng để chứa ống nghiệm đo nhằm tạo ra một khoảng đệm không khí, giúp quá trình truyền nhiệt diễn ra đều đặn và không quá đột ngột.
• Đĩa đệm và vòng đệm (Disk and Gasket): Được làm bằng vật liệu cách nhiệt và đàn hồi tốt (như cork, nỉ hoặc cao su) dùng để định vị ống nghiệm đo nằm chính giữa ống bọc, ngăn ngừa sự tiếp xúc trực tiếp giữa đáy và thành ống nghiệm với ống bọc ngoài.
• Bể làm lạnh (Cooling bath): Hệ thống bể chứa chất làm lạnh (như hỗn hợp đá và muối, cồn khô và axeton, hoặc hệ thống máy lạnh cơ học) có khả năng duy trì nhiệt độ ổn định ở các mức nhiệt độ thấp khác nhau theo yêu cầu của từng giai đoạn làm lạnh mẫu.

Ý nghĩa và tầm quan trọng của các điều khoản đầu

Các điều khoản từ Điều 1 đến Điều 4 đóng vai trò thiết lập nền tảng lý thuyết, xác định rõ phạm vi giới hạn và chuẩn bị kỹ thuật bắt buộc cho toàn bộ quy trình thử nghiệm phía sau. Việc tuân thủ nghiêm ngặt các quy định về thông số thiết bị và nguyên tắc đo lường giúp hạn chế tối đa sai số hệ thống, đảm bảo tính lặp lại (repeatability) và tính tái lập (reproducibility) của kết quả thử nghiệm giữa các phòng thí nghiệm khác nhau.
