Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 1668:1986

Tiêu chuẩn Việt Nam TCVN 1668:1986 quy định phương pháp xác định hàm lượng nước liên kết trong quặng sắt. Đây là văn bản kỹ thuật chuyên ngành quan trọng, áp dụng cho các phòng thử nghiệm, cơ sở khai thác và chế biến khoáng sản nhằm xác định chính xác tỷ lệ nước liên kết hóa học trong quặng, phục vụ công tác đánh giá chất lượng nguyên liệu và tính toán công nghệ luyện kim.

Quy định chung theo Điều 1 của TCVN 1668:1986

Điều 1 tập trung vào các nguyên tắc chung và yêu cầu chuẩn bị mẫu thử trước khi tiến hành phân tích hóa học:

• Chuẩn bị mẫu thử: Mẫu quặng sắt phải được nghiền mịn đến kích thước hạt theo quy định tiêu chuẩn (thường dưới 0,16 mm) và được sấy khô ở nhiệt độ từ 105 độ C đến 110 độ C để loại bỏ hoàn toàn nước hấp phụ (nước ẩm tự do) trước khi tiến hành xác định nước liên kết.
• Yêu cầu về độ chính xác: Việc cân đo khối lượng mẫu và các chất hấp thụ phải được thực hiện trên cân phân tích có độ chính xác đến 0,0002 gram.
• Số lượng phép thử: Tiến hành xác định song song trên ít nhất hai lượng cân của cùng một mẫu thử để đảm bảo tính khách quan và độ tin cậy của kết quả phân tích.

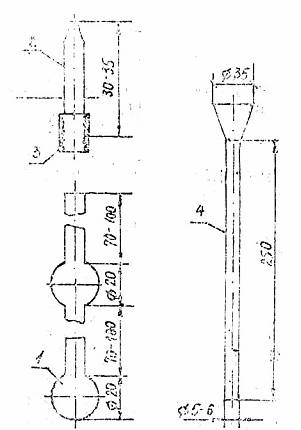

Thiết bị và dụng cụ thí nghiệm theo Điều 2

Điều 2 quy định chi tiết về hệ thống trang thiết bị kỹ thuật cần thiết để thực hiện phương pháp xác định nước liên kết:

• Lò nung dạng ống: Thiết bị gia nhiệt có khả năng duy trì nhiệt độ ổn định ở mức từ 950 độ C đến 1000 độ C hoặc cao hơn tùy thuộc vào đặc tính của quặng sắt.
• Ống sứ nung: Ống chịu nhiệt đặt trong lò nung, có khả năng chịu được nhiệt độ cao mà không bị biến dạng hay rò rỉ khí.
• Hệ thống ống hấp thụ: Các ống chữ U chứa chất hút ẩm mạnh để giữ lại toàn bộ lượng nước giải phóng ra từ mẫu quặng trong quá trình nung.
• Hệ thống dẫn và làm sạch khí: Sử dụng bình lọc và ống chứa chất làm khô để làm sạch luồng khí mang (khí nitơ hoặc không khí khô) trước khi đi vào hệ thống nung.

Thuốc thử và hóa chất sử dụng theo Điều 3

Điều 3 liệt kê các loại hóa chất và thuốc thử bắt buộc phải sử dụng trong quá trình phân tích:

• Chất hấp thụ nước: Sử dụng anhydron (magie peclorat khan) hoặc photpho pentaoxit (P2O5) để nạp vào các ống hấp thụ nhằm giữ nước triệt để.
• Chất làm khô khí mang: Axit sunfuric đậm đặc (H2SO4) hoặc silicagel hoạt tính được dùng để làm khô luồng khí nạp vào hệ thống.
• Khí mang: Khí nitơ tinh khiết hoặc không khí đã được loại bỏ hoàn toàn hơi nước và khí cacbonic.

Phương pháp tiến hành thử nghiệm theo Điều 4

Điều 4 quy định quy trình thực nghiệm từng bước để xác định hàm lượng nước liên kết:

• Kiểm tra độ kín của hệ thống: Trước khi nung, phải lắp ráp toàn bộ hệ thống và kiểm tra độ kín bằng cách cho luồng khí đi qua, đảm bảo không có sự rò rỉ khí ra ngoài hoặc không khí ẩm từ ngoài lọt vào.
• Cân lượng mẫu thử: Cân khoảng 1 đến 2 gram mẫu quặng đã sấy khô (tùy thuộc vào hàm lượng nước liên kết dự kiến) vào thuyền sứ đã được nung trước đến khối lượng không đổi.
• Quá trình nung và hấp thụ: Đưa thuyền sứ chứa mẫu vào vùng nóng nhất của lò nung. Cho luồng khí mang đi qua hệ thống với tốc độ kiểm soát ổn định. Nhiệt độ lò được nâng lên và duy trì ở mức quy định để giải phóng hoàn toàn nước liên kết hóa học. Hơi nước thoát ra sẽ theo luồng khí mang đi vào ống hấp thụ đã được cân sẵn khối lượng ban đầu.
• Kết thúc quá trình nung: Sau khi kết thúc thời gian nung (thường từ 20 đến 30 phút), ngắt nguồn nhiệt, tiếp tục cho khí mang đi qua thêm một thời gian để đuổi hết hơi nước còn sót lại trong hệ thống vào ống hấp thụ.
• Cân xác định khối lượng: Tháo ống hấp thụ, để nguội trong bình hút ẩm đến nhiệt độ phòng và tiến hành cân để xác định khối lượng nước tăng thêm. Khối lượng tăng thêm chính là khối lượng nước liên kết có trong mẫu quặng sắt.
