TIÊU CHUẨN NHÀ NƯỚC

TCVN 86-63

BULÔNG NỬA TINH ĐẦU SÁU CẠNH NHỎ

KÍCH THƯỚC

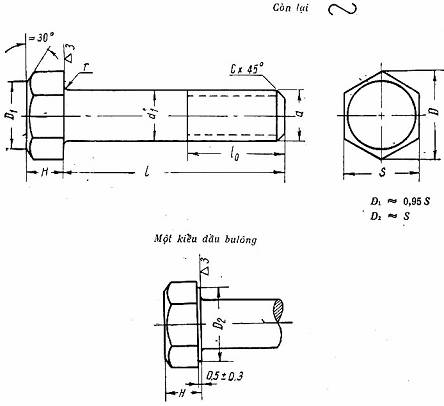

1. Kích thước của bulông nửa tinh đầu sáu cạnh nhỏ phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này:

Ví dụ ký hiệu quy ước của bulông đường kính 12 mm, chiều dài 100 mm:

có ren bước lớn: Bulông M12 x 100 TCVN 86-63

có ren bước nhỏ 1,25 mm: Bulông M12 x 1,25 x 100 TCVN 86-63

có ren bước nhỏ 1,25 mm và có lỗ ở thân: Bulông M12 x 1,25 x 100/96 TCVN 86-63

trong đó 96 là kích thước từ mặt tựa của đầu bulông đến tâm của lỗ.

mm                                                                                           Bảng 1
