TIÊU CHUẨN NHÀ NƯỚC

TCVN 76-63

BULÔNG THÔ ĐẦU CHỎM CẦU CỔ VUÔNG DÙNG CHO KIM LOẠI

KÍCH THƯỚC

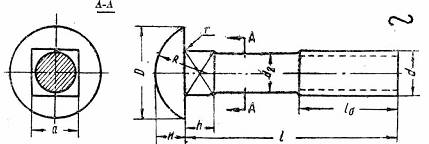

1. Kích thước của bulông thô đầu chỏm cầu cổ vuông phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.

Cho phép chế tạo bulông theo hình A, khi không thể áp dụng hoặc chế tạo theo dạng cơ bản trên.

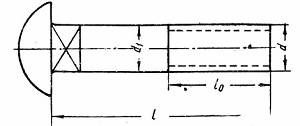

Hình A

Ví dụ ký hiệu quy ước của bulông đường kính 10 mm chiều dài 100 mm:

có ren bước lớn:  Bulông M 10 x 100 TCVN 76-63

có ren bước lớn (theo hình A): Bulông AM 10 x 100 TCVN 76-63.

mm                                                       Bảng 1

Đường kính danh nghĩa của ren d

6

8

10

12

(14)

16

20

Đường kính đầu bulông D

Kích thước danh nghĩa

12

16

20

24

28
