TIÊU CHUẨN NHÀ NƯỚC

TCVN 84-63

BULÔNG THÔ ĐẦU VUÔNG KIỂU CHÌM

KÍCH THƯỚC

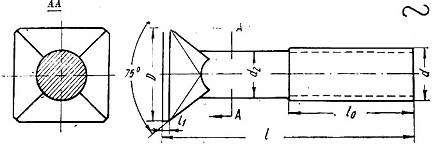

1. Kích thước của bulông thô đầu vuông kiểu chìm phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.

Cho phép chế tạo bulông theo hình A khi không thể áp dụng hoặc chế tạo theo dạng cơ bản trên.

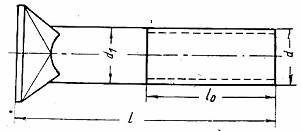

Hình A

Ví dụ ký hiệu quy ước của bulông đường kính 12 mm, chiều dài 100 mm:

có ren bước lớn: Bulông M 12 x 100 TCVN 84-63

có ren bước lớn (theo hình A): Bulông AM 12 x 100 TCVN 84-63

mm                                                       Bảng 1

Đường kính danh nghĩa của ren d

10

12

Kích thước đầu bulông D

Kích thước danh nghĩa

17

22

Sai lệch cho phép

-1,1

-1,3

l1

Kích thước danh nghĩa

1,0

1,5
