TIÊU CHUẨN NHÀ NƯỚC

TCVN 78-63

BULÔNG THÔ ĐẦU CHỎM CẦU CÓ NGẠNH DÙNG CHO GỖ

KÍCH THƯỚC

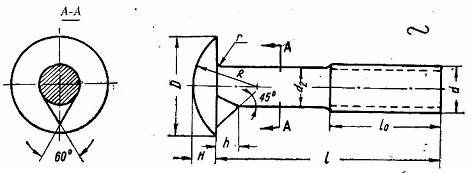

1. Kích thước của bulông thô dầu chỏm cầu có ngạnh dùng cho gỗ phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.

Cho phép chế tạo bulông theo hình A khi không thể áp dụng hoặc chế tạo theo dạng cơ bản trên.

Hình A

Ví dụ ký hiệu quy ước của bulông đường kính 10 mm; chiều dài 100 mm:

có ren bước  lớn: Bulông M10 x 100 TCVN 78-63

có ren bước lớn (theo hình A): Bulông AM10 x 100 TCVN 78-63.

mm                                                       Bảng 1

Đường kính danh nghĩa của ren d

6

8

10

12

(14)

16

20

Đường kính đầu bulông D

Kích thước danh nghĩa

14

18

23

28

32
