TIÊU CHUẨN NHÀ NƯỚC

TCVN 75-63

BULÔNG THÔ ĐẦU CHỎM CẦU CÓ NGẠNH DÙNG CHO KIM LOẠI

KÍCH THƯỚC

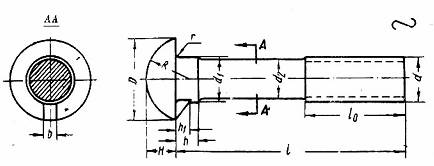

1. Kích thước của bulông thô đầu chỏm đầu có ngạnh dùng cho kim loại phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này.

Cho phép chế tạo bulông theo hình A khi không thể áp dụng hoặc chế tạo theo dạng cơ bản trên.

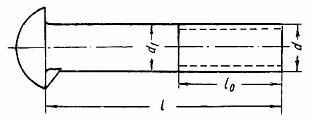

Hình A

Ví dụ ký hiệu quy ước của bulông đường kính 10 mm, chiều dài 100 mm:

có ren bước lớn: Bulông M10 x 100 TCVN 75-63.

có ren bước lớn (theo hình A): Bulông AM10 x 100 TCVN 75-63.

mm                                                          Bảng 1

Đường kính danh nghĩa của ren d

6

8

10

12

(14)

16

20

Chiều cao đầu bulông D

Kích thước danh nghĩa

11

14

17

21
