TIÊU CHUẨN NHÀ NƯỚC

TCVN 89-63

BULÔNG NỬA TINH ĐẦU SÁU CẠNH NHỎ CÓ CỔ ĐỊNH HƯỚNG

KÍCH THƯỚC

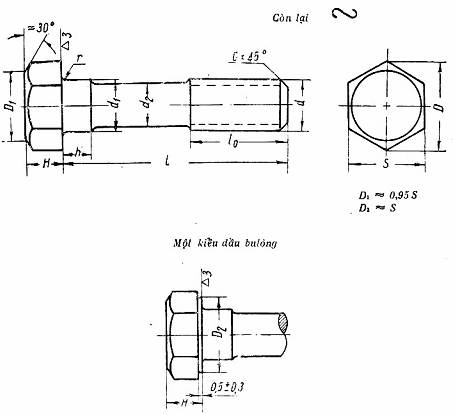

1. Kích thước của bulông nửa tinh đầu sáu cạnh nhỏ có cổ định hướng phải theo những chỉ dẫn ở hình vẽ và trong các bảng 1 và 2 của tiêu chuẩn này:

Ví dụ ký hiệu quy ước của bulông đường kính 12 mm, chiều dài 100 mm:

có ren bước lớn: Bulông M12 x 100 TCVN 89-63

có ren bước nhỏ 1,25 mm: Bulông M12 x 1,25 x 100 TCVN 89-63

có ren bước nhỏ 1,25 mm và có lỗ ở thân: Bulông M12 x 1,25 x 100/96 TCVN 89-63

trong đó 96 là kích thước từ mặt tựa của đầu bulông đến tâm của lỗ.

mm                                                                                           Bảng 1
