TIÊU CHUẨN XÂY DỰNG VIỆT NAM

TCXDVN 376: 2006

BIÊN SOẠN LẦN: 1

HỖN HỢP BÊ TÔNG NẶNG –PHƯƠNG PHÁP XÁC ĐỊNH THỜI GIAN ĐÔNG KẾT

Heavyweight concrete mixtures –Testing  method  for time of setting

1 PHẠM VI ÁP  DỤNG

Tiêu chuẩn này quy định phương pháp xác định thời gian đông kết của hỗn hợp bê tông nặng có độ sụt lớn hơn 0. Tiêu chuẩn này cũng có thể áp dụng cho các loại vữa, vữa lỏng chế tạo sẵn.

2 TÀI LIỆU VIỆN DẪN

TCVN 3105 :1993  Hỗn hợp bê tông nặng - Lấy mẫu, chế tạo và bảo dưỡng mẫu thử;

TCVN 3106 :1993 Hỗn hợp bê tông nặng - Phương pháp thử độ sụt;

TCVN 3111 :1993 Hỗn hợp bê tông nặng - Phương pháp xác định hàm lượng bọt khí;

TCXDVN 374 :2006  Hỗn hợp bê tông trộn sẵn – Các yêu cầu cơ bản đánh giá chất lượng và nghiệm thu.

3  THUẬT NGỮ, ĐỊNH NGHĨA

3.1 Cường độ kháng xuyên là khả năng của hỗn hợp bê tông chống lại sự xuyên của các kim tiêu chuẩn và được xác định bằng cách chia trị số lực xuyên ghi nhận được cho diện tích đầu mũi kim.

3.2 Thời gian đông kết là khoảng thời gian, kể từ khi cho nước nhào trộn với xi măng tới khi hỗn hợp đạt được cường độ kháng xuyên qui ước.

3.3  Thời gian bắt đầu đông kết của hỗn hợp bê tông là khoảng thời gian kể từ khi xi măng bắt đầu trộn với nước đến khi hỗn hợp vữa (được sàng tách ra từ hỗn hợp bê tông) đạt được cường độ kháng xuyên tương ứng 3,5 MPa.

3.4  Thời gian kết thúc đông kết của hỗn hợp bê tông là khoảng thời gian kể từ khi xi măng bắt đầu trộn với nước đến khi hỗn hợp vữa (được sàng tách ra từ hỗn hợp bê tông) đạt được cường độ kháng xuyên tương ứng 27,6 MPa.

4 NGUYÊN TẮC THỬ

Mẫu thử là phần vữa được sàng tách từ hỗn hợp bê tông. Đo lực cản của vữa chống lại sự xuyên của các kim tiêu chuẩn sau những khoảng thời gian nhất định. Thời gian bắt đầu và kết thúc đông kết  được xác định trên cơ sở khi cường độ kháng xuyên đạt tương ứng 3,5 và 27,6 Mpa.

5  THIẾT BỊ VÀ DỤNG CỤ THỬ

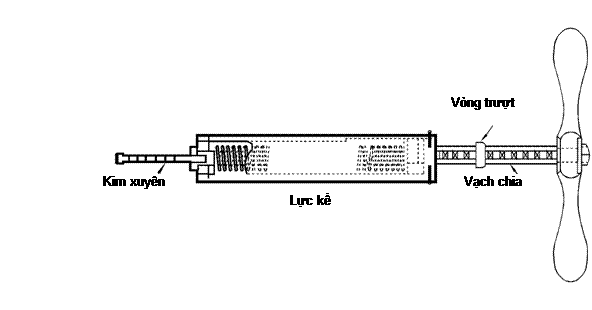

Dụng cụ thử xuyên  bao gồm lực kế và các kim xuyên tiêu chuẩn (xem hình 1). Lực kế có khả năng đo lực xuyên tối đa không nhỏ hơn 600N, với độ chính xác ± 10N. Kim xuyên được lắp vào lực kế. Kim xuyên gồm 6 loại với đầu kim hình tròn và có tiết diện như sau: 645, 323, 161, 65, 32, và 16mm². Mỗi kim đều được khắc một vạch xung quanh thân cách đầu mũi 25mm. Kim với tiết diện đầu mũi 16mm² phải có chiều dài không quá 90mm.
