TIÊU CHUẨN VIỆT NAM

TCVN 4031 : 1985

Xi măng - Phương pháp xác định độ dẻo tiêu chuẩn, thời gian đông kết và tính ổn định thể tích

Cements - Method for determinatoin of standard workability setting time and volume stability

Tiêu chuẩn này ban hành để thay thế TCVN 140: 1964, phần II và III.

1. Xác định độ dẻo tiêu chuẩn của hồ xi măng

1.1. Thiết bị

Dụng cụ Vika

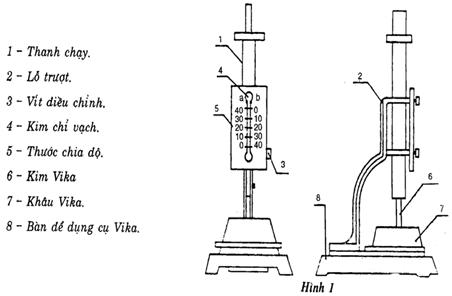

Dụng cụ Vika (hình1) gồm một thanh chạy hình trụ bằng kim loại được di chuyển tự

do qua lỗ trượt (2). Muốn giữ thanh chạy ở độ cao cần thiết thì vặn vít (3). Trên thanh chạy có gắn kim (4) để đo sự chuyển động của thanh chạy trên thước chia độ (5), gắn

chặt vào giá. Mỗi vạch của thước dài 1mm.

Khi xác định độ dẻo tiêu chuẩn của hồ xi măng thì gắn kim to (I =10 r 0,lmm) vào thanh chạy.

Khi xác định thời gian đông kết của hồ xi măng thì thay kim to bằng kim nhỏ (I =

1,1 r 0,04 mm)

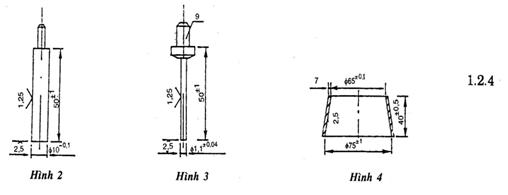

Đầu kim to hình (2) phải làm bằng thép không gỉ mài nhẵn mặt ngoài, kim nhỏ hình

(3) phải làm bằng thép cứng, không gỉ, không bị cong, mài nhẵn mặt ngoài (’5), dầu kim to và kim nhỏ phải sạch.

Khối lượng của bộ phận chuyển động phải bằng 30 ± 2 gam.

Khối lượng của bộ phận chuyển động khi thay kim to bằng kim nhỏ phải giữ nguyên không đổi, bằng cách gắn thêm vật nặng (9) vào phía trên kim nhỏ.

Vành khâu của dụng cụ Vika (hình 4) phải làm bằng thép không gỉ, bằng chất dẻo hoặc thuỷ tinh:

Chảo hình chỏm cầu (hình 5) dùng để trộn xi măng phải làm bằng thép không gỉ, đồng hoặc gang;

Bay (hình 6) dùng để trộn hồ xi măng phải làm bằng thép không gỉ, hoặc đồng;

Cân kĩ thuật có độ chính xác đến 0,1 g;

ống đong 250 ml có vạch chia mm;

Dao thép không gỉ hoặc dao bằng thép;

Tấm kim loại hình tròn có đường kính 80 ± 2 mm;

Đồng hồ bấm giây hoặc đồng hồ cát.

1.2. Tiến hành thử:

1.2.1. Mẫu xỉ măng để thử được chuẩn bị theo TCVN 4029: 1985.

1.2.2. Trước khi tiến hành thử phải kiểm tra thanh chạy của dụng cụ Vika có chuyển động tự dọ hay không và kiểm tra kim theo vạch số không (O) trên thước chia độ khi kim Vika tì lên tấm kim loại. Nếu kim không chỉ đúng vạch số không thì phải

điều chỉnh vị trí của thước chia độ cho chính xác. Trước khi thử phải quét một lớp dầu nhờn mỏng vào vành khâu và tấm kim loại đặt quét dưới khâu.

1.2.3.  Dùng cân kĩ thuật cân 400 g xi măng cho vào chảo đã được lau sạch bằng vài ẩm dùng bay làm thành hộc ở giữa, đổ nước vào, (nước đổ vào phải ước lượng để có độ dẻo tiêu chuẩn của hồ xi măng) và chỉ đổ một lần.

Đổ nước xong dùng bay vun xi măng vào. Sau 30 giây khi nước thấm hết vào xi măng, bắt đầu dùng bay để trộn. Đầu tiên trộn nhẹ, sau xát mạnh theo chiều chéo góc. Thời gian trộn và xát là 5 phút kể từ lúc nước đổ vào xi măng.

Nếu trộn bằng máy thì phải theo đúng chỉ dẫn sử dụng của máy.

1.2.4. Ngay sau khi trộn hồ xong, dùng bay xúc một lần hồ xi măng đó đổ đầy khâu Vika, lắc vành khâu và đập nhẹ tấm kim loại xuống bàn từ 3 - 6 phát, sau đó dùng dao đã lau sạch, lau bằng vài ẩm gạt bằng miệng khâu và đặt ngay khâu đó vào dụng cụ Vika. Hạ kim Vika xuống, sát mặt hồ rồi vặn vít lại, sau đó tháo vít ra, cho kim rơi xuống tự do. Sau 30 giây từ khi tháo vít, tính độ chọc sâu của kim to trong hồ xi măng theo thước chia độ. Trong thời gian thử không được chạm vào khâu và dụng cụ Vika.

Hồ xi măng đạt được độ dẻo tiêu chuẩn khi kim to của dụng
