Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 6070:1995

Tiêu chuẩn Việt Nam TCVN 6070:1995 quy định phương pháp xác định nhiệt thủy hóa của xi măng poóc lăng bằng phương pháp nhiệt lượng kế hòa tan. Đây là một chỉ tiêu kỹ thuật quan trọng giúp đánh giá lượng nhiệt tỏa ra trong quá trình đông kết và đóng rắn của xi măng, đặc biệt có ý nghĩa trong thi công các công trình bê tông khối lớn nhằm kiểm soát nứt do nhiệt.

1. Phạm vi áp dụng (Điều 1)

Điều khoản này xác định rõ giới hạn và đối tượng áp dụng của tiêu chuẩn:

• Tiêu chuẩn này áp dụng cho các loại xi măng poóc lăng, xi măng poóc lăng hỗn hợp và các loại xi măng khác có yêu cầu xác định nhiệt thủy hóa tương tự.
• Phương pháp thử được tiến hành dựa trên nguyên lý đo nhiệt lượng hòa tan của xi măng chưa thủy hóa và xi măng đã thủy hóa ở các tuổi ngày quy định.

2. Tiêu chuẩn viện dẫn (Điều 2)

Để áp dụng tiêu chuẩn này một cách chính xác, cần kết hợp viện dẫn các tiêu chuẩn liên quan sau:

• TCVN 4787:1989 về phương pháp lấy mẫu và chuẩn bị mẫu thử đối với xi măng để đảm bảo tính đại diện của mẫu thử nghiệm.
• Các tiêu chuẩn quốc gia hiện hành về nước cất và hóa chất dùng trong phòng thí nghiệm để đảm bảo độ tinh khiết và tính chính xác của phép đo.

3. Nguyên tắc thử nghiệm (Điều 3)

Nguyên tắc xác định nhiệt thủy hóa của xi măng được quy định cụ thể như sau:

• Nhiệt thủy hóa của xi măng tại một tuổi ngày nhất định (thường là 7 ngày hoặc 28 ngày) được tính bằng hiệu số giữa nhiệt lượng hòa tan của mẫu xi măng khô (chưa thủy hóa) và nhiệt lượng hòa tan của mẫu xi măng đã thủy hóa ở tuổi ngày đó.

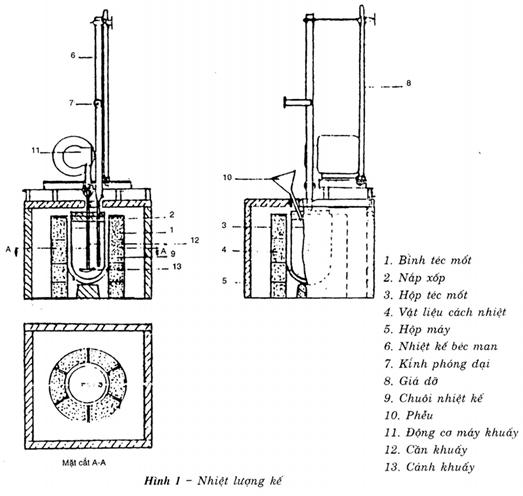

• Quá trình hòa tan mẫu thử được thực hiện trong hỗn hợp axit flohydric (HF) và axit nitric (HNO3) ở điều kiện nhiệt độ tiêu chuẩn bên trong một nhiệt lượng kế chuyên dụng được hiệu chuẩn kỹ lưỡng.

4. Hóa chất và vật liệu thử nghiệm (Điều 4)

Yêu cầu về các loại hóa chất, thuốc thử và vật liệu sử dụng trong quá trình phân tích bao gồm:

• Axit flohydric (HF): Sử dụng dung dịch axit có nồng độ đậm đặc (khoảng 38% đến 40%) để hòa tan các thành phần silicat trong xi măng.
• Axit nitric (HNO3): Sử dụng dung dịch axit đậm đặc (tỷ trọng d = 1,40 đến 1,42) phối hợp tạo môi trường hòa tan tối ưu.
• Oxit kẽm (ZnO): Sử dụng loại tinh khiết hóa học (đã được nung ở nhiệt độ cao khoảng 900 độ C đến 950 độ C trong vòng 1 giờ và làm nguội trong bình hút ẩm) để làm chất chuẩn xác định nhiệt dung của hệ thống nhiệt lượng kế.
• Nước cất: Phải sử dụng nước cất hoàn toàn tinh khiết, không chứa tạp chất ion để tránh làm sai lệch kết quả đo nhiệt lượng.
• Sáp parafin hoặc chất chống ăn mòn: Dùng để bảo vệ các bộ phận kim loại hoặc các chi tiết dễ bị axit ăn mòn trong thiết bị đo của nhiệt lượng kế.
