Tiêu chuẩn Quốc gia TCVN 6070:2005 do Bộ Khoa học và Công nghệ ban hành là văn bản kỹ thuật quy định chi tiết về phương pháp xác định nhiệt thuỷ hoá của xi măng. Dưới đây là phần tóm tắt chuyên sâu về Phần mở đầu và các điều khoản đầu tiên (từ Điều 1 đến Điều 4) của tiêu chuẩn này, giúp làm rõ phạm vi, nguyên lý và các yêu cầu kỹ thuật ban đầu.

Điều khoản này xác định rõ giới hạn áp dụng và đối tượng điều chỉnh của tiêu chuẩn kỹ thuật:

• Tiêu chuẩn này quy định phương pháp thử để xác định nhiệt thủy hóa của các loại xi măng (đặc biệt là xi măng poóc lăng ít tỏa nhiệt và xi măng poóc lăng hỗn hợp ít tỏa nhiệt) bằng phương pháp hòa tan (sử dụng nhiệt lượng kế hòa tan).
• Phương pháp này được áp dụng cho các mẫu xi măng ở các tuổi ngày thủy hóa khác nhau, thông thường là 3 ngày, 7 ngày và 28 ngày, nhằm đánh giá mức độ tỏa nhiệt của xi măng trong quá trình đông kết và đóng rắn.

Để áp dụng tiêu chuẩn này một cách chính xác, cần phải kết hợp và đối chiếu với các tài liệu viện dẫn liên quan:

• Các tiêu chuẩn quốc gia về phương pháp lấy mẫu và chuẩn bị mẫu thử đối với xi măng.
• Các tiêu chuẩn về yêu cầu kỹ thuật đối với nước dùng trong phòng thí nghiệm và các hóa chất phân tích thông thường.
• Trong trường hợp các tài liệu viện dẫn có sự thay đổi, bổ sung hoặc được thay thế bằng văn bản mới, người sử dụng tiêu chuẩn phải áp dụng phiên bản mới nhất hiện hành.

Nguyên lý cốt lõi của phương pháp xác định nhiệt thủy hóa bằng nhiệt lượng kế hòa tan được quy định cụ thể như sau:

• Nhiệt thủy hóa của xi măng tại một tuổi ngày nhất định được xác định bằng hiệu số giữa nhiệt lượng hòa tan của mẫu xi măng chưa thủy hóa (mẫu khô ban đầu) và nhiệt lượng hòa tan của mẫu xi măng đã thủy hóa ở tuổi ngày thử nghiệm đó.
• Quá trình hòa tan cả hai loại mẫu (chưa thủy hóa và đã thủy hóa) được thực hiện trong cùng một điều kiện tiêu chuẩn, sử dụng hỗn hợp axit gồm axit flohydric (HF) và axit nitric (HNO3).
• Lượng nhiệt sinh ra trong quá trình hòa tan mẫu sẽ làm tăng nhiệt độ của dung dịch axit trong nhiệt lượng kế. Dựa trên độ tăng nhiệt độ này và nhiệt dung của hệ thống nhiệt lượng kế, người ta tính toán được nhiệt lượng hòa tan của từng mẫu.

Để đảm bảo độ chính xác, độ lặp lại và độ tái lập của kết quả thử nghiệm, tiêu chuẩn đưa ra các yêu cầu nghiêm ngặt về hóa chất và trang thiết bị:

• Hóa chất và thuốc thử: Phải sử dụng axit flohydric (HF) và axit nitric (HNO3) tinh khiết hóa học với nồng độ quy định. Kẽm oxit (ZnO) tinh khiết hóa học (đã được nung ở nhiệt độ cao) được sử dụng làm chất chuẩn để xác định nhiệt dung (giá trị tương đương nước) của hệ thống nhiệt lượng kế.

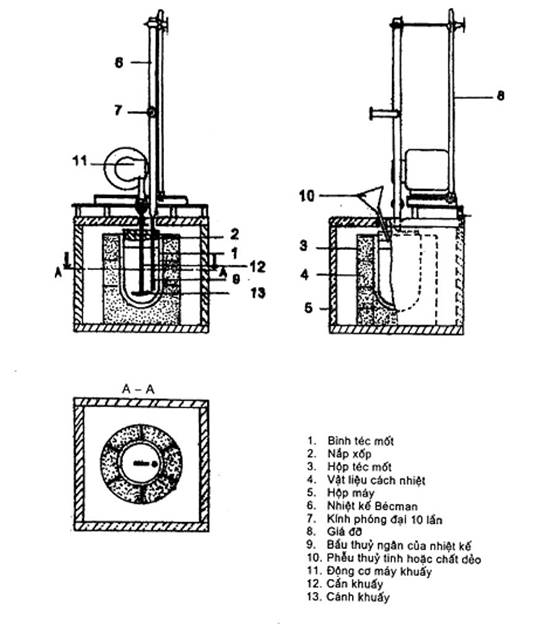

• Nhiệt lượng kế hòa tan: Thiết bị chính phải bao gồm một bình Dewar (bình chân không cách nhiệt) được đặt trong một hộp bảo ôn nhằm hạn chế tối đa sự trao đổi nhiệt với môi trường bên ngoài trong suốt quá trình đo.
• Hệ thống khuấy: Máy khuấy phải có tốc độ quay ổn định, đảm bảo mẫu xi măng được hòa tan hoàn toàn và đồng đều trong hỗn hợp axit mà không sinh ra nhiệt lượng phụ do ma sát quá mức.
• Thiết bị đo nhiệt độ: Sử dụng nhiệt kế có độ chính xác cực cao (độ phân giải tối thiểu đạt 0,001 độ C hoặc 0,002 độ C), chẳng hạn như nhiệt kế Beckmann hoặc nhiệt kế điện trở bạch kim, để ghi nhận chính xác sự thay đổi nhiệt độ của dung dịch phản ứng.
• Các dụng cụ phụ trợ khác: Cân phân tích có độ chính xác đến 0,0001 gram, tủ sấy mẫu, bình hút ẩm, cối chày thạch anh hoặc cối mã não để nghiền mẫu, và các lọ thủy tinh hoặc nhựa kín khí để dưỡng hộ mẫu thủy hóa tránh sự bay hơi nước.
