Tóm tắt Tiêu chuẩn Việt Nam TCVN 5691:1992 về Xi măng poóc lăng trắng

Tiêu chuẩn Việt Nam TCVN 5691:1992 quy định các yêu cầu kỹ thuật đối với sản phẩm xi măng poóc lăng trắng, một loại vật liệu liên kết thủy lực được sử dụng rộng rãi trong xây dựng trang trí và hoàn thiện công trình đòi hỏi tính thẩm mỹ cao. Dưới đây là nội dung tóm tắt chi tiết từ Điều 1 đến Điều 4 của tiêu chuẩn này:

- Phạm vi áp dụng (Điều 1)

• Tiêu chuẩn này áp dụng cho sản phẩm xi măng poóc lăng trắng được sản xuất bằng cách nghiền mịn clanhke xi măng poóc lăng trắng với thạch cao và có thể có thêm các chất phụ gia hoạt tính hoặc phụ gia đầy trắng không ảnh hưởng đến màu sắc của sản phẩm.
• Sản phẩm xi măng poóc lăng trắng theo tiêu chuẩn này chủ yếu được sử dụng cho các công trình xây dựng có yêu cầu cao về mặt mỹ thuật, trang trí ngoại thất và nội thất, sản xuất gạch bông, đá nhân tạo, vữa trát tường mỹ thuật, keo chà ron và các cấu kiện bê tông trang trí khác.

- Phân loại và ký hiệu (Điều 2)

• Xi măng poóc lăng trắng được phân loại dựa trên hai chỉ tiêu cơ bản là cường độ chịu nén (mác xi măng) và độ trắng của sản phẩm.
• Theo cường độ chịu nén ở tuổi 28 ngày, xi măng poóc lăng trắng được chia thành các mác chính bao gồm: PCW 30 và PCW 40 (trong đó PCW là ký hiệu viết tắt của xi măng poóc lăng trắng, con số phía sau thể hiện mác xi măng tương ứng).
• Theo độ trắng, sản phẩm được phân thành 3 cấp độ trắng khác nhau bao gồm: Cấp đặc biệt (độ trắng cực cao), Cấp 1 và Cấp 2, nhằm đáp ứng các nhu cầu thẩm mỹ đa dạng của từng loại công trình.

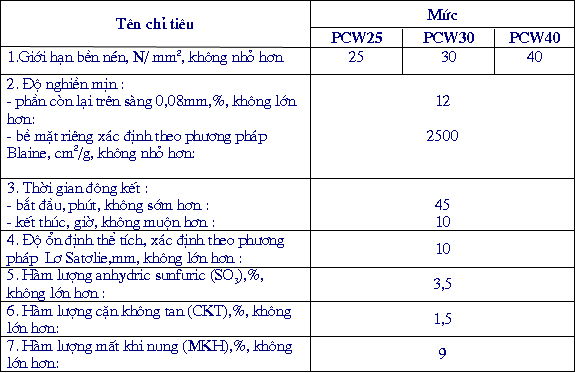

- Yêu cầu kỹ thuật (Điều 3)

• Chỉ tiêu hóa học: Tiêu chuẩn quy định nghiêm ngặt về hàm lượng các oxit ảnh hưởng trực tiếp đến màu sắc và chất lượng của xi măng. Đặc biệt, hàm lượng sắt oxit (Fe2O3) phải được khống chế ở mức cực thấp để đảm bảo độ trắng tối ưu. Hàm lượng anhydrit sunfuric (SO3) và hàm lượng mất khi nung cũng được giới hạn trong ngưỡng cho phép để đảm bảo tính ổn định hóa học.
• Chỉ tiêu vật lý và cơ học:
• Độ mịn của xi măng: Được xác định bằng lượng dư trên sàng hoặc bề mặt riêng, đảm bảo độ mịn tối thiểu để quá trình thủy hóa diễn ra hoàn toàn và đồng đều.
• Thời gian đông kết: Thời gian bắt đầu đông kết không được quá nhanh và thời gian kết thúc đông kết không được quá muộn, tạo điều kiện thuận lợi cho quá trình thi công, tạo hình và hoàn thiện bề mặt.
• Độ ổn định thể tích: Phải đạt yêu cầu thử nghiệm để tránh hiện tượng nứt nẻ, co ngót cấu kiện sau khi đóng rắn.
• Cường độ chịu nén: Phải đạt các trị số tối thiểu tương ứng với từng mác xi măng (PCW 30, PCW 40) ở các tuổi ngày quy định (thường là 3 ngày và 28 ngày).
• Độ trắng: Phải đạt tỷ lệ phần trăm phản xạ ánh sáng tối thiểu theo từng cấp độ trắng đã được phân loại cụ thể trong tiêu chuẩn.

- Phương pháp thử (Điều 4)

• Các phương pháp thử để xác định các chỉ tiêu kỹ thuật của xi măng poóc lăng trắng được thực hiện theo các tiêu chuẩn quốc gia hiện hành có liên quan về xi măng.
• Quy trình lấy mẫu và chuẩn bị mẫu thử phải tuân thủ nghiêm ngặt các quy định kỹ thuật để đảm bảo tính khách quan và đại diện cho toàn bộ lô hàng được kiểm tra.
• Các phép thử hóa học bao gồm việc xác định hàm lượng Fe2O3, SO3, mất khi nung và các thành phần hóa học liên quan khác.
• Các phép thử lý cơ bao gồm xác định độ mịn, thời gian đông kết, độ ổn định thể tích, cường độ chịu nén và đo độ trắng bằng thiết bị quang học chuyên dụng.
