Tiêu chuẩn Việt Nam TCVN 6260:1997 (được ghi nhận trong hệ thống là TCVN 6260:1977) là văn bản kỹ thuật quan trọng quy định các yêu cầu chất lượng đối với sản phẩm xi măng poóc lăng hỗn hợp. Dưới đây là tóm tắt chi tiết nội dung cốt lõi từ Điều 1 đến Điều 4 của tiêu chuẩn này:

Phạm vi áp dụng (Điều 1)

Tiêu chuẩn này quy định các yêu cầu kỹ thuật áp dụng cho các loại xi măng poóc lăng hỗn hợp thông dụng trong ngành xây dựng. Sản phẩm này được sử dụng rộng rãi để chế tạo bê tông, vữa xây dựng và các cấu kiện bê tông cho các công trình dân dụng, công nghiệp, giao thông và thủy lợi.

Tài liệu viện dẫn (Điều 2)

Để đảm bảo tính chính xác trong việc thử nghiệm và đánh giá chất lượng xi măng, tiêu chuẩn này áp dụng đồng thời các phương pháp thử được quy định tại các tiêu chuẩn quốc gia liên quan, bao gồm:

• Các tiêu chuẩn về phương pháp lấy mẫu và chuẩn bị mẫu thử xi măng.
• Các tiêu chuẩn xác định độ mịn, thời gian đông kết và độ ổn định thể tích của hồ xi măng.
• Các tiêu chuẩn xác định giới hạn cường độ uốn và nén của vữa xi măng.
• Các tiêu chuẩn về phương pháp phân tích hóa học để xác định hàm lượng các oxit và các chất phụ gia khoáng.

Phân loại và ký hiệu (Điều 3)

Xi măng poóc lăng hỗn hợp được phân thành các mác khác nhau dựa trên giới hạn cường độ nén tối thiểu sau 28 ngày dưỡng hộ, cụ thể:

• Mác PCB 30: Xi măng poóc lăng hỗn hợp có cường độ nén sau 28 ngày tuổi không nhỏ hơn 30 MPa.
• Mác PCB 40: Xi măng poóc lăng hỗn hợp có cường độ nén sau 28 ngày tuổi không nhỏ hơn 40 MPa.
• Mác PCB 50: Xi măng poóc lăng hỗn hợp có cường độ nén sau 28 ngày tuổi không nhỏ hơn 50 MPa.

Ký hiệu PCB là chữ viết tắt từ cụm từ tiếng Anh "Portland Cement Blended", thể hiện dòng sản phẩm xi măng poóc lăng hỗn hợp được chế tạo từ clinker xi măng poóc lăng, thạch cao và các chất phụ gia khoáng hoạt tính.

Yêu cầu kỹ thuật (Điều 4)

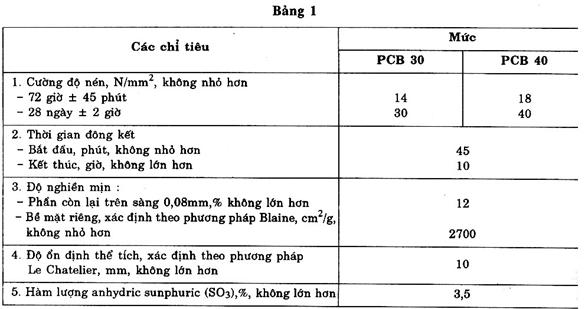

Tiêu chuẩn đưa ra các chỉ tiêu lý - hóa bắt buộc mà sản phẩm xi măng poóc lăng hỗn hợp phải đạt được đối với từng mác sản phẩm:

• Giới hạn cường độ nén: Quy định cụ thể mức cường độ nén tối thiểu ở các mốc thời gian 3 ngày và 28 ngày tuổi nhằm đảm bảo khả năng chịu lực sớm và chịu lực lâu dài của kết cấu bê tông.
• Thời gian đông kết: Xác định thời gian bắt đầu đông kết (không được quá nhanh để đảm bảo thời gian thi công, vận chuyển vữa và bê tông) và thời gian kết thúc đông kết (không được quá chậm để đẩy nhanh tiến độ tháo dỡ cốp pha).
• Độ mịn: Được kiểm soát thông qua lượng dư trên sàng hoặc trị số bề mặt riêng (phương pháp Blaine), ảnh hưởng trực tiếp đến tốc độ thủy hóa và sự phát triển cường độ của xi măng.
• Độ ổn định thể tích: Được xác định bằng phương pháp thử Le Chatelier, đảm bảo hồ xi măng sau khi đóng rắn không bị giãn nở thể tích không đều gây nứt vỡ cấu kiện.
• Hàm lượng anhydrit sunfuric (SO3): Giới hạn tỷ lệ phần trăm tối đa để ngăn ngừa hiện tượng trương nở thể tích do phản ứng sunfat hóa muộn trong bê tông.
