Tiêu chuẩn Việt Nam TCVN 4033:1995 quy định các yêu cầu kỹ thuật đối với sản phẩm xi măng Póoc lăng Puzôland. Dưới đây là tóm tắt chi tiết nội dung phần mở đầu và các điều khoản đầu tiên từ Điều 1 đến Điều 4 của tiêu chuẩn này:

Tiêu chuẩn này áp dụng cho sản phẩm xi măng Póoc lăng Puzôland được sản xuất bằng cách nghiền mịn hỗn hợp clinker xi măng Póoc lăng với phụ gia hoạt tính puzôland và một lượng thạch cao cần thiết để điều chỉnh thời gian đông kết. Loại xi măng này đặc biệt phù hợp để sử dụng trong xây dựng các công trình bê tông và bê tông cốt thép dưới nước, các công trình ngầm, hoặc các công trình có yêu cầu tỏa nhiệt thấp trong quá trình đóng rắn.

Để áp dụng tiêu chuẩn này một cách chính xác, cần phải phối hợp sử dụng các tiêu chuẩn quốc gia liên quan về phương pháp thử và yêu cầu kỹ thuật của nguyên liệu, bao gồm:

• TCVN 141:1986 - Xi măng - Phương pháp phân tích hóa học.
• TCVN 4030:1985 - Xi măng - Phương pháp xác định độ mịn.
• TCVN 4787:1989 - Xi măng - Phương pháp lấy mẫu và chuẩn bị mẫu thử.
• Các tiêu chuẩn quốc gia hiện hành khác liên quan đến việc xác định thời gian đông kết, độ ổn định thể tích và giới hạn bền cơ học của xi măng.

Xi măng Póoc lăng Puzôland theo tiêu chuẩn này được phân thành các mác dựa trên giới hạn bền nén sau 28 ngày dưỡng hộ:

• Mác 30 (Ký hiệu là PC Puzôland 30): Có giới hạn bền nén sau 28 ngày không nhỏ hơn 30 N/mm² (MPa).
• Mác 40 (Ký hiệu là PC Puzôland 40): Có giới hạn bền nén sau 28 ngày không nhỏ hơn 40 N/mm² (MPa).

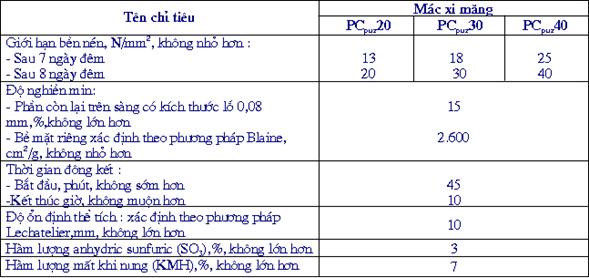

Các chỉ tiêu chất lượng lý - hóa của xi măng Póoc lăng Puzôland phải tuân thủ nghiêm ngặt các quy định sau:

• Hàm lượng phụ gia puzôland: Phải nằm trong khoảng từ 15% đến 40% tính theo khối lượng của xi măng thành phẩm để đảm bảo tính chất hoạt tính đặc trưng của dòng sản phẩm puzôland.
• Độ mịn của xi măng: Lượng sót trên sàng kích thước lỗ 0,08 mm không được lớn hơn 15%, hoặc độ mịn xác định theo phương pháp Blaine (bề mặt riêng) không được nhỏ hơn 2800 cm²/g.
• Thời gian đông kết: Thời gian bắt đầu đông kết không được sớm hơn 45 phút và thời gian kết thúc đông kết không được muộn hơn 10 giờ kể từ khi trộn với nước.
• Độ ổn định thể tích: Phép thử độ nở Le Chatelier không được lớn hơn 10 mm nhằm tránh hiện tượng nứt vỡ cấu trúc bê tông sau khi đóng rắn.
• Hàm lượng anhydrit sunfuric (SO3): Không được vượt quá 3,5% nhằm kiểm soát tốc độ đông kết và ngăn ngừa sự trương nở thể tích do sunfat.
• Giới hạn bền cơ học: Cả hai mác xi măng (30 và 40) phải đạt các trị số tối thiểu về giới hạn bền uốn và bền nén ở các tuổi ngày quy định (3 ngày và 28 ngày) theo đúng bảng tiêu chuẩn kỹ thuật đi kèm.
