HỆ THỐNG TÀI LIỆU THIẾT KẾ - CHỮ VIẾT BẢNG VẼ
System for design documentation - Letters Drawings for
Tiêu chuẩn này thay thế cho TCVN 6 - 74
Tiêu chuẩn này quy định chữ viết (chữ, số và dấu) trên bản vẽ và các tài liệu kỹ thuật của tất cả các ngành công nghiệp và xây dựng.
Tiêu chuẩn này phù hợp với ST SEV 851 - 78 và ST SEV 855 - 78
1.1. Khổ chữ (h) - Giá trị được xác định bằng chiều cao chữ hoa tính bằng mm.
1.2. Chiều cao chữ hoa (h) được đo vuông góc với dòng kẻ ngang.

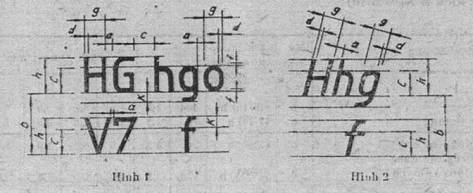

Chiều cao chữ thường (c) được xác định theo tỉ số giữa chiều cao (không kể phần chồi k) với khổ chữ h, ví dụ c = 7/10 h (hình 1 và hình 2).
1.3. Chiều rộng chữ (g) - Chiều rộng lớn nhất của chữ đo như chỉ dẫn trên hình 1, 2 và được xác định theo tỷ số giữa chiều rộng với khổ chữ b, ví dụ: g = 6/10 h, hoặc theo tỷ số với bề rộng nét chữ d ví dụ: g = 6d.
1.4. Chiều rộng nét chữ (d) - Chiều rộng được xác định phụ thuộc vào kiểu và chiều cao chữ
1.5. Độ dôi của chữ (f) - Phần dôi cho phép của các nét cong một số chữ cao hơn đường trên và thấp hơn đường dưới của các chữ hoa, được sử dụng theo suy luận quang học (ví dụ chữ o).

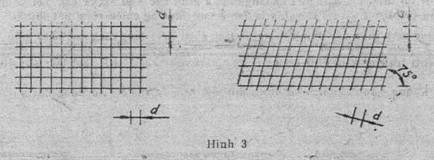

1.6. Đường kẻ ô bổ trợ - lưới kẻ ô tạo thành bởi các đường bổ trợ để viết các chữ. Bước của các đường bổ trợ được xác định theo chiều rộng nét chữ (d) (hình 3)
2.1. Quy định những kiểu chữ sau:
Kiểu A không nghiêng (d = 1/14 h) có các thông số ghi trong bảng 1.
Kiểu A nghiêng gần 750 (d = 1/14h) có các thông số ghi trong bảng 1.
Kiểu B không nghiêng (d = 1/10 h) có các thông số ghi trong bảng 2.
Kiểu B nghiêng gần 750 (d = 1/10 h) có các thông số ghi trong bảng 2.
Chữ viết kiểu A (d = h/14)
Bảng 1
Thông số chữ viết | Ký hiệu | Kích thước tương đối | Kích thước, mm | |||||||
Chỗ chữ: Chiều cao chữ hoa Chiều cao chữ thường |
h c |
(14/14) h |
