HÌNH BIỂU DIỄN, HÌNH CHIẾU, HÌNH CẮT, MẶT CẮT
Tiêu chuẩn này ban hành để thay thế cho TCVN 5 - 74.
Tiêu chuẩn này quy định các quy tắc biểu diễn vật thể trên các bản vẽ của tất cả các ngành công nghiệp và xây dựng.
1.1. Các hình biểu diễn của vật thể phải vẽ theo phương pháp các hình chiếu vuông góc. Vật thể được đặt ở giữa người quan sát và mặt phẳng hình chiếu tương ứng (hình 1).
Hình 1

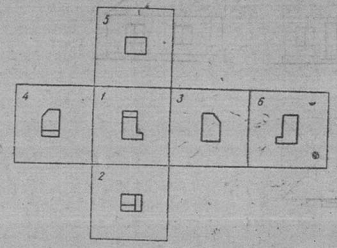

1.2. Sáu mặt của một hình hộp được dùng làm sáu mặt phẳng hình chiếu cơ bản và được trả ra cho trùng với một mặt phẳng như hình 2. Mặt 6 còn có thể đặt ở bên cạnh mặt 4 (hình 2).
1.3. Các hình biểu diễn bao gồm hình chiếu, hình cắt, mặt cắt và hình trích…
Hình 2
2.1. Hình chiếu là hình biểu diễn các phần thấy của vật thể đối với người quan sát. Cho phép thể hiện các phần khuất của vật thể bằng nét đứt để giảm số lượng hình biểu diễn (hình 3).
Hình 3
2.2. Sáu hình chiếu cơ bản nhận được trên sáu mặt phẳng hình chiếu cơ bản có tên gọi như sau:
1 - Hình chiếu từ trước (hình chiếu đứng, hình chiếu chính);
2 - Hình chiếu từ trên (hình chiếu bằng);
3 - Hình chiếu từ trái;
4 - Hình chiếu từ phải;
5 - Hình chiếu từ dưới;
6 - Hình chiếu từ sau;

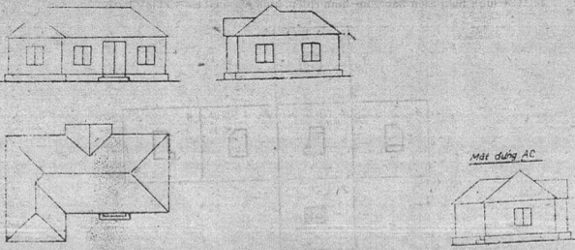

Trên bản vẽ xây dựng hình chiếu bằng còn gọi là mặt bằng (hình 4) các hình chiếu khác 1, 3, 4 và 6 đều gọi là mặt đứng và được phân biệt theo tên gọi của các trục ghi trên mặt bằng. Ví dụ: mặt đứng A - C; mặt đứng 1 - 3 v.v… (hình 5).
Hình 4 | Hình 5 |
2.3. Vật thể phải được đặt sao cho hình chiếu từ trước diễn tả được nhiều nhất các đặc trưng về hình dáng và kích thước của vật thể.

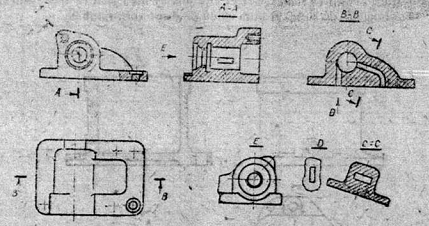

2.4. Nếu các hình chiếu từ trên, từ trái, từ phải, từ dưới và từ sau thay đổi vị trí đối với hình biểu diễn chính (hình chiếu từ trước hoặc hình cắt đứng) như đã quy định ở điều 1.2 thì các hình chiếu đó phải kèm theo ghi chú bằng chữ hoa và trên hình biểu diễn liên quan và phải ghi rõ hướng nhìn bằng một mũi tên, kèm theo một chữ hoa tương ứng (hình 6).
Hình 6
Nếu các hình chiếu cơ bản đặt phân cách với hình biểu diễn chính bởi các hình biểu diễn khác, hoặc không cùng thuộc một tờ giấy với hình biểu diễn chính thì các hình chiếu đó cũng được ghi chú như trên.
Khi không có điều kiện để chỉ rõ hướng nhìn thì phải đặt tên cho các hình chiếu.
Trên bản vẽ xây dựng cho phép dùng hai mũi tên để chỉ hướng nhìn (giống như trường hợp hình cắt).
Trên bản vẽ xây dựng còn cho phép đặt tên gọi hoặc ký hiệu cho các hình chiế
