TIÊU CHUẨN QUỐC GIA

TCVN 7384-1:2010

ISO 13849-1:2006

AN TOÀN MÁY – CÁC BỘ PHẬN LIÊN QUAN ĐẾN AN TOÀN MÁY CỦA HỆ THỐNG ĐIỀU KHIỂN - PHẦN 1: NGUYÊN TẮC CHUNG VỀ THIẾT KẾ

Safety of machinery – Safety – related parts of control systems – Part 1: General principles for design

Lời nói đầu

TCVN 7384-1:2010 thay thế TCVN 7384-1:2004.

TCVN 7384-1:2010 hoàn toàn tương đương với ISO 13849-1:2006 và đính chính kỹ thuật 1:2009.

TCVN 7384-1:2010 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 199 An toàn máy biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Bộ TCVN 7384 (ISO 13849), An toàn máy – Các bộ phận liên quan đến an toàn của hệ thống điều khiển gồm các phần sau:

- TCVN 7384-1:2010 (ISO 13849-1:2004), Phần 1: Nguyên tắc chung về thiết kế.

- TCVN 7384-2:2010 (ISO 13849-2:2003), Phần 2: Sự phê duyệt.

- TCVN 7384-100:2004 (ISO/TR 13849-100:2000), Phần 100: Hướng dẫn sử dụng và áp dụng TCVN 7384-1 (ISO 13849-1).

Lời giới thiệu

Cấu trúc của tiêu chuẩn an toàn trong lĩnh vực máy như sau:

a) Các tiêu chuẩn loại A (tiêu chuẩn cơ bản) đưa ra các khái niệm cơ bản, các nguyên tắc về thiết kế và những vấn đề chung có thể áp dụng cho máy.

b) Các tiêu chuẩn loại B (tiêu chuẩn an toàn chung) đề cập đến một hoặc nhiều khía cạnh về an toàn hoặc một hay nhiều kiểu thiết bị an toàn có thể sử dụng cho một phạm vi rộng các máy móc:

- Các tiêu chuẩn loại B1 đề cập đến các khía cạnh an toàn riêng (ví dụ, các khoảng cách an toàn, nhiệt độ bề mặt, tiếng ồn);

- Các tiêu chuẩn loại B2 đề cập đến trang thiết bị an toàn (ví dụ, các cơ cấu điều khiển hai tay, các cơ cấu khóa liên động, các cơ cấu nhạy cảm áp suất, các thiết bị bảo vệ).

c) Các tiêu chuẩn loại C (tiêu chuẩn an toàn của máy) đề cập đến các yêu cầu chi tiết về an toàn cho các máy hoặc nhóm máy cụ thể.

Tiêu chuẩn này là một tiêu chuẩn loại B như đã được giới thiệu trong TCVN 7383-1 (ISO 12100-1).

Khi các điều của tiêu chuẩn loại C khác với các điều được giới thiệu trong các tiêu chuẩn loại A hoặc loại B thì các điều của tiêu chuẩn loại C được ưu tiên sử dụng so với các điều của các tiêu chuẩn khác đối với các máy đã được thiết kế và chế tạo theo các điều của tiêu chuẩn loại C.

Tiêu chuẩn này đưa ra hướng dẫn cho các tiêu chuẩn có liên quan đến thiết kế và đánh giá các hệ thống điều khiển và cho các ban kỹ thuật soạn thảo các tiêu chuẩn loại B2 hoặc C được xem là tuân theo các yêu cầu cơ bản về an toàn trong Phụ lục I của hướng dẫn 98/37/EC, hướng dẫn máy. Tiêu chuẩn này không đưa ra hướng dẫn riêng về sự phù hợp với các hướng dẫn khác của EC.

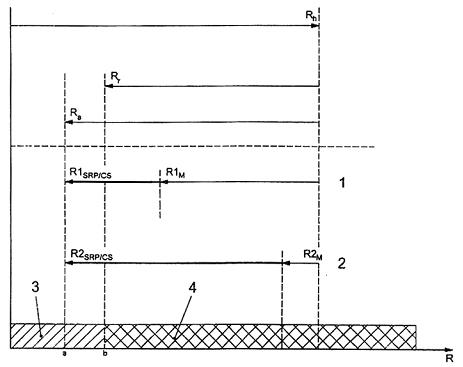

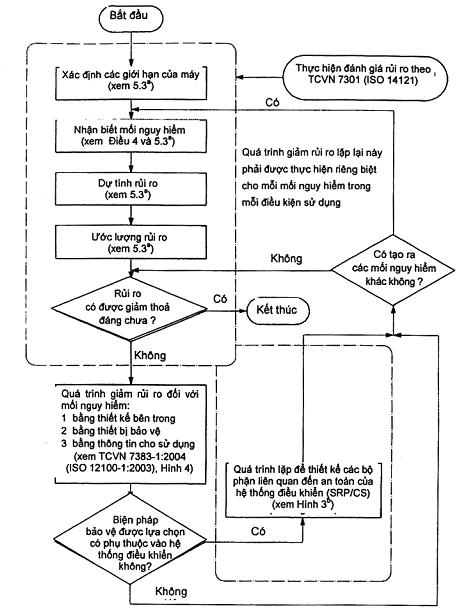

Với tư cách là một bộ phận của chiến lược giảm rủi ro chung cho một máy nào đó, nhà thiết kế thường lựa chọn một số biện pháp để giảm rủi ro thông qua việc áp dụng các thiết bị an toàn có một hoặc nhiều chức năng an toàn.

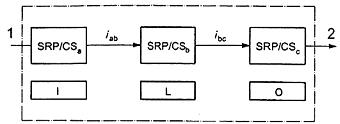

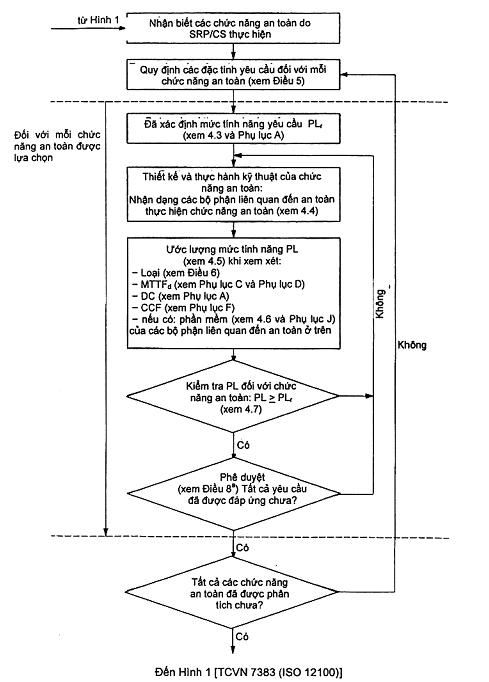

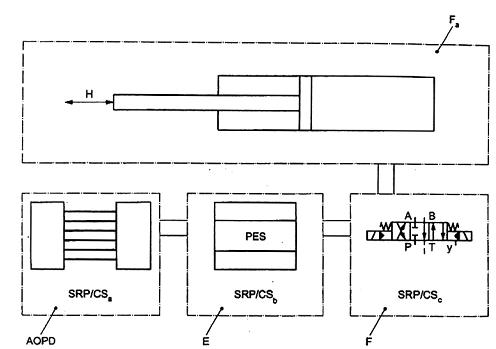

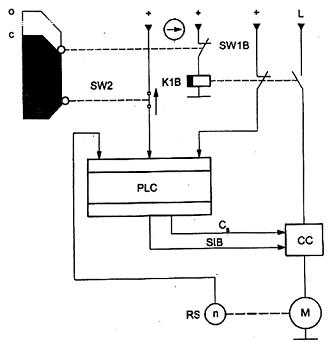

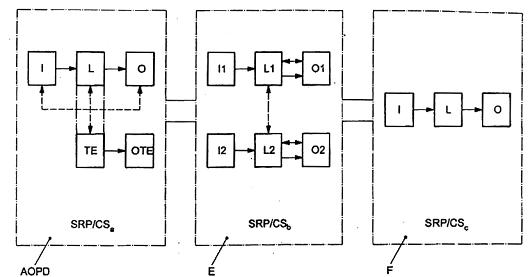

Các bộ phận của hệ thống điều khiển máy móc cung cấp các chức năng an toàn được gọi là các bộ phận liên quan đến an toàn của các hệ thống điều khiển (SRP/CS) và các bộ phận này có thể bao gồm phần cứng và phần mềm và có thể tách rời khỏi hệ thống điều khiển của máy hoặc là một bộ phận gắn liền với hệ thống điều khiển của máy. Ngoài ra, để cung cấp các chức năng vận hành (ví dụ, các cơ cấu điều khiển bằng hai tay là phương tiện cho sự khởi đầu của quá trình).

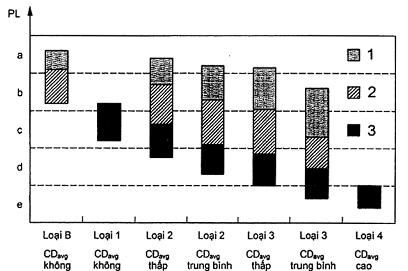

Khả năng của các bộ phận liên quan đến an toàn của các hệ thống điều khiển (SRP/CS) để thực hiện chức năng an toàn trong các điều kiện cho trước được phân thành một trong năm mức gọi là các mức tính năng (PL).

Các mức tính năng được định nghĩa dưới dạng xác suất của hư hỏng gây nguy hiểm trong một giờ (xem Bảng 3).

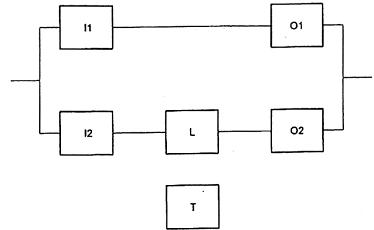

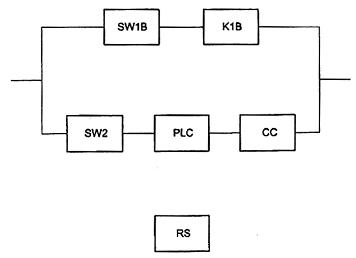

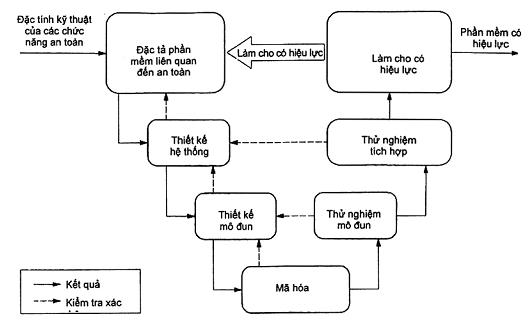

Xác suất của hư hỏng gây nguy hiểm của chức năng an toàn phụ thuộc vào nhiều yếu tố, bao gồm cả cấu trúc phần cứng và cấu trúc phần mềm, mức độ của cơ cấu phát hiện các lỗi hoặc khuyết tật [tầm tá
