Tiêu chuẩn quốc gia TCVN 12777-1:2020 (hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 7588-1:1998) về Phương tiện giao thông đường bộ - Thiết bị chuyển mạch điện/điện tử - Phần 1: Rowle và bộ nhấp nháy đưa ra các quy định kỹ thuật chuẩn hóa đối với các thiết bị chuyển mạch điện và điện tử trên xe cơ giới. Tiêu chuẩn này đóng vai trò quan trọng trong việc đảm bảo tính đồng bộ, an toàn và khả năng lắp lẫn của các linh kiện điện tử trong ngành công nghiệp sản xuất và lắp ráp ô tô, xe máy.

Phạm vi áp dụng và đối tượng điều chỉnh

TCVN 12777-1:2020 áp dụng đối với các thiết bị chuyển mạch điện/điện tử, cụ thể là rơ le (rowle) và bộ nhấp nháy được sử dụng trên các phương tiện giao thông đường bộ. Đối tượng áp dụng tiêu chuẩn bao gồm các doanh nghiệp sản xuất, lắp ráp phụ tùng, linh kiện ô tô; các đơn vị nhập khẩu thiết bị điện tử xe cơ giới; và các cơ quan kiểm định chất lượng phương tiện giao thông đường bộ tại Việt Nam.

Nội dung cốt lõi của các điều khoản đầu (Từ Điều 1 đến Điều 4)

- Phạm vi áp dụng (Điều 1)

• Quy định chi tiết về kích thước bao và cách bố trí các chân cắm (đầu nối) của rơ le và bộ nhấp nháy loại lắp phích cắm.
• Xác định các yêu cầu cơ bản để đảm bảo tính lắp lẫn giữa các thiết bị của các nhà sản xuất khác nhau trên cùng một hệ thống điện của phương tiện.
• Giới hạn phạm vi đối với các thiết bị hoạt động trong hệ thống điện một chiều của phương tiện giao thông đường bộ.

- Tài liệu viện dẫn (Điều 2)

• Hệ thống hóa các tài liệu viện dẫn cần thiết cho việc áp dụng tiêu chuẩn này, bao gồm các tiêu chuẩn quốc tế về đầu nối, dây dẫn và các thử nghiệm môi trường đối với thiết bị điện trên xe đường bộ.
• Các tài liệu viện dẫn được áp dụng phiên bản mới nhất tại thời điểm công bố tiêu chuẩn để đảm bảo tính cập nhật công nghệ.

- Thuật ngữ và định nghĩa (Điều 3)

• Rơ le (Rowle): Thiết bị chuyển mạch điện hoạt động bằng điện từ hoặc điện tử, dùng để đóng, cắt hoặc chuyển đổi mạch điện động lực bằng một tín hiệu điều khiển có công suất nhỏ hơn.
• Bộ nhấp nháy: Thiết bị chuyển mạch tự động tạo ra các chu kỳ đóng - ngắt dòng điện theo tần số quy định, thường được sử dụng cho hệ thống đèn báo rẽ (xi-nhan) hoặc đèn cảnh báo nguy hiểm trên xe.
• Chân cắm (Terminals): Các bộ phận dẫn điện nhô ra từ thiết bị để kết nối với đế cắm hoặc hệ thống dây dẫn của phương tiện.

- Kích thước và bố trí chân cắm (Điều 4)

• Quy định nghiêm ngặt về kích thước hình học của vỏ rơ le và bộ nhấp nháy nhằm tránh va chạm không gian khi lắp đặt vào hộp cầu chì - rơ le trung tâm.

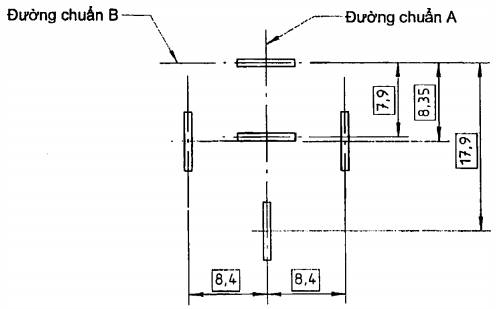

• Xác định sơ đồ bố trí hình học của các chân cắm (khoảng cách giữa các chân, chiều rộng và độ dày của từng chân cắm) để đảm bảo khớp hoàn toàn với các đế cắm tiêu chuẩn.
• Phân loại các kiểu bố trí chân cắm thông dụng (ví dụ: kiểu chân cắm dạng dẹt) và đánh số thứ tự các chân theo chức năng (chân nguồn, chân mát, chân điều khiển, chân tiếp điểm thường đóng/thường mở).

Hiệu lực thi hành

TCVN 12777-1:2020 có hiệu lực kể từ ngày công bố. Việc áp dụng tiêu chuẩn này góp phần nâng cao chất lượng hệ thống điện trên phương tiện giao thông, giảm thiểu nguy cơ chập cháy do không tương thích linh kiện và tạo điều kiện thuận lợi cho hoạt động bảo dưỡng, thay thế phụ tùng trên thị trường.
