TCVN 12777-2:2020
ISO 7588-2:1998
PHƯƠNG TIỆN GIAO THÔNG ĐƯỜNG BỘ THIẾT BỊ CHUYỂN MẠCH ĐIỆN/ĐIỆN TỬ - PHẦN 2: THIẾT BỊ ĐIỆN TỬ
Road vehicles - Electrical/electronic switching devices - Part 2: Electronic devices
Lời nói đầu
TCVN 12777-2:2020 hoàn toàn tương đương với ISO 7588-2:1998
TCVN 12777-2:2020 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 22 Phương tiện giao thông đường bộ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
Bộ TCVN 12777 (ISO 7588), Phương tiện giao thông đường bộ - Thiết bị chuyển mạch điện/điện tử gồm TCVN sau:
TCVN 12777-1:2020 (ISO 7588-1:1998), Phần 1: Rơle và bộ nhấp nháy.
TCVN 12777-2:2020 (ISO 7588-2:1998), Phần 2: Thiết bị điện tử.
TCVN 12777-3:2020 (ISO 7588-3:1998), Phần 3: Rơle loại nhỏ.
PHƯƠNG TIỆN GIAO THÔNG ĐƯỜNG BỘ - THIẾT BỊ CHUYỂN MẠCH ĐIỆN/ĐIỆN TỬ - PHẦN 2: THIẾT BỊ ĐIỆN TỬ
Road vehicles - Electrical/electronic switching devices - Part 2: Electronic devices
Tiêu chuẩn này quy định các đặc tính về kích thước của thiết bị điện tử dùng cho phương tiện giao thông đường bộ.
Phụ lục A cung cấp thông tin bổ sung về kích thước của ổ cắm và Phụ lục B cho thông tin bổ sung về nhận dạng đầu cực.
Các tài liệu viện dẫn sau, một phần hoặc toàn bộ, là rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).
ISO 8092-1:1996, Road vehicles - Connections for on-board electrical wiring harnesses - Part 1: Tabs for single- pole connections - Dimensions and specific requirements (Phương tiện giao thông đường bộ - Đấu nối cho các bộ dây điện trên xe - Phần 1: Chân cắm cho các đấu nối đơn cực - Kích thước và yêu cầu đặc biệt).
ISO 8092-2:2005, Road vehicles - Connections for on-board electrical wiring harnesses - Part 2: Definitions, test methods and general performance requirements (Phương tiện giao thông đường bộ - Đấu nối cho các bộ dây điện trên xe - Phần 2: Định nghĩa, phương pháp thử và yêu cầu về hiệu năng chung).
Tiêu chuẩn này áp dụng định nghĩa trong ISO 8092-2.
4 Kích thước và các yêu cầu khác
4.1 Quy định chung
Đặc tính về kích thước và các yêu cầu khác được quy định trong 4.2 đến 4.4.
CHÚ THÍCH: Tất cả các kích thước tương ứng cũng được áp dụng nếu gắn ít hơn chín chân cắm. Kích thước của khe cắm được nêu trong Phụ lục A chỉ để tham khảo.
4.2 Vùng bố trí của các chân cắm và khe cắm
4.2.1 Vị trí của các chân cắm và khe cắm - Vị trí đúng

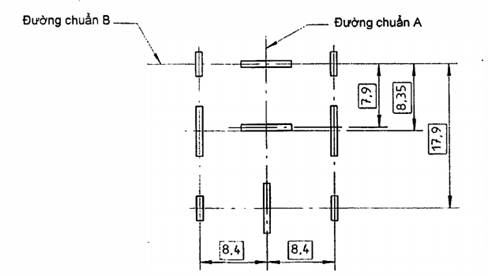

Xem Hình 1
Kích thước tính bằng milimét
Hình 1
4.2.2 Kích thước giới hạn của chân cắm
Các giới hạn về kích thước của chân cắm.
Xem Hình 2.
Các chân cắm phải phù hợp với ISO 8092-1 có kích thước 6,3 x 0,8 và không có vai.
