TIÊU CHUẨN QUỐC GIA

TCVN 11772:2016

ISO 379:1980

THIẾT BỊ THỂ DỤC - XÀ ĐƠN

Gymnastic equipment - Horizontal bar

Lời nói đầu

TCVN 11772:2016 hoàn toàn tương đương ISO 379:1980.

TCVN 11772:2016 do Trường Đại học Thể dục thể thao Đà Nẵng biên soạn, Bộ Văn hóa, Thể thao và Du lịch đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

THIẾT BỊ THỂ DỤC - XÀ ĐƠN

Gymnastic equipment - Horizontal bar

1  Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu tính năng và an toàn cho xà đơn để sử dụng trong thi đấu và tập luyện, nhằm cho phép đánh giá thành tích một cách chính xác.

2  Kích thước

Các kích thước của xà đơn nên theo các chỉ dẫn trong Hình 1. Các kích thước khác sẽ do nhà sản xuất quy định.

Hình dạng xà đơn không nhất thiết giống như mô tả ở Hình 1.

Khoảng cách giữa hai tâm của hai chốt ở hai đầu xà là 2 400 mm, cho phép độ võng của xà trên mặt phẳng thẳng đứng, có thể bằng kích thước từ tâm đến tâm của trụ đỡ.

Độ cao của xà dùng để thi đấu phải là (2 550 ± 5) mm.

3  Vật liệu

Thanh xà phải được làm bằng thép không gỉ, có độ bền kéo tối thiểu là 1 200 N/mm²

Trụ đỡ phải được làm bằng thép hoặc vật liệu tương đương.

4  Cấu tạo

Lớp hoàn thiện bề mặt của thanh xà phải tương ứng với R_a = 1,6 μm ÷ 1,8 μm

Toàn bộ kết cấu phải được bảo vệ chống ăn mòn.

Kích thước tính bằng milimét

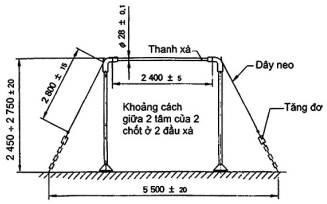

Hình 1 - Kích thước của xà đơn

5  Thiết kế

5.1  Yêu cầu chung

Các chốt của thanh xà không được nhô ra để tránh mọi khả năng gây chấn thương khi tiếp xúc với chúng.

5.2  Điểm tỳ đầu xà

Điểm tỳ đầu xà trên trụ đỡ phải được thiết kế sao cho xà có thể dao động tự do mà không gây ra tiếng động.

Thanh xà phải được cố định chắc chắn để chống lại sự quay quanh trục của nó.

5.3  Độ đàn hồi

Thanh xà phải có độ đàn hồi đồng nhất, được xác định theo phương pháp thử dưới đây (xem Hình 2).

Khi thanh xà được điều chỉnh lên độ cao 2 550 mm, với lực thử F = 2 200 N tại tâm mặt trên của thanh xà, độ võng thanh xà là f = (90 ± 10) mm.

Sau khi xả tải, thanh xà phải trở lại vị trí ban đầu của nó.

Kích thước tính bằng milimét

Hình 2 - Độ đàn hồi của xà đơn

5.4  Cơ cấu kéo căng

Xà đơn khi sẵn sàng để sử dụng, phải được lắp đặt với lực kéo căng là 1 400 N ± 100 N, kết quả này được đọc trực tiếp từ đồng hồ đo độ căng.

CHÚ THÍCH: Giá trị 1 400 N vẫn đang được xem xét. Giá trị này có ảnh hưởng quyết định đến các tính chất chức năng của xà.

Bộ phận kéo căng xà phải có các tăng đơ bước ren thuận (giữa trụ đỡ và cơ cấu kéo căng) ở phía dây kéo căng
