TIÊU CHUẨN NGÀNH
3TCN 179 - 72
DAO TIỆN GẮN THÉP GIÓ

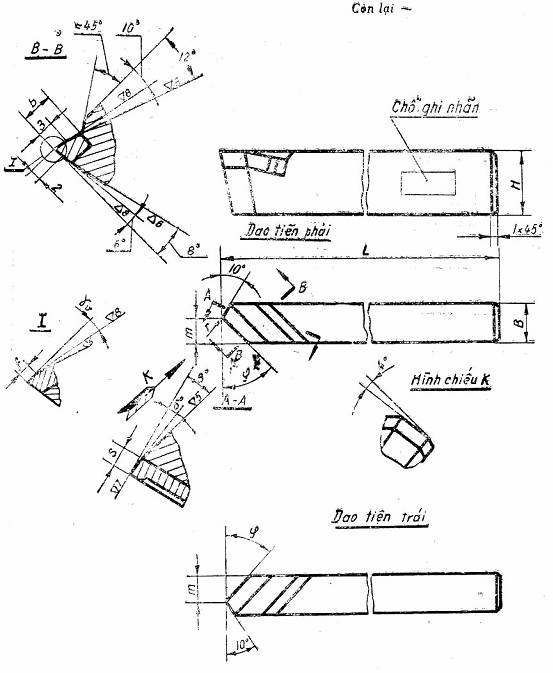

DAO TIỆN PHÁ NGOÀI ĐẦU THẲNG j = 450, VÀ 600 PHẢI VÀ TRÁI
Ví dụ kí hiệu quy ước dao tiện phá ngoài đầu thẳng j = 450 và 600, phải có mặt cắt thân dao 25x16 gắn thép gió P18
Dao tiện 25x16-P18-3TCN 179-72.
Tương tự đối với dao trái:
Dao tiện T25x16-P18-3TCN 179-72.
Chú thích:
1) Chỉ khi gia công thép thì kết cấu mặt trước của dao mới làm vát. Trị số vật f = (0,8f ÷ 1) S: trong đó S - lượng chạy dao mm/vòng. Trong sản xuất tập trung, lấy f = 1mm gv = 50.
2) Theo yêu cầu của khách hàng, cho phép sản xuất dao tiện có trị số góc độ và độ nhẵn khác quy định trong hình vẽ trên.
KÍCH THƯỚC mm
Kích thước mặt cắt thân dao | L | m | h | r | Mảnh thép gió theo 3TCN 229-72 | ||||||
Khi j = 450 | Khi j = 600 | ||||||||||
H | B | Số hiệu của mảnh | b | c | Số hiệu của mảnh |
