TIÊU CHUẨN NGÀNH

3TCN 183 - 72

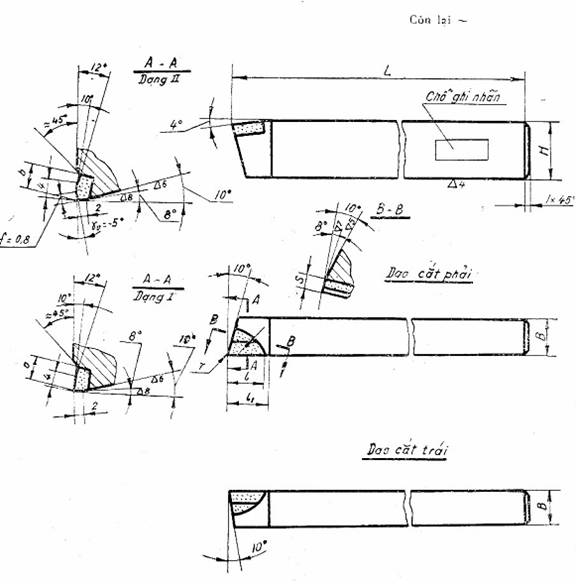

DAO TIỆN GẮN HỢP KIM CỨNG

DAO TIỆN PHÁ NGOÀI VÀ TIỆN VAI ĐẦU THẲNG j = 900, PHẢI VÀ TRÁI

Chú thích: 1. Dạng I chủ yếu dùng để gia công gang và các kim loại ròn (được gắn hợp kim cứng nhóm WC - Co hay nhóm BK của Liên Xô).

Dạng II chủ yếu dùng để gia công thép và các kim loại dẻo (được gắn hợp kim cứng nhóm WC - TIC - Co hay nhóm TK của Liên Xô).

2. Theo yêu cầu của khách hàng, cho phép sản xuất dao tiện có trị số góc độ và mặt trước khác quy định trong hình vẽ.

Ví dụ: Kí hiệu qui ước dao tiện phá ngoài và tiện vai đầu thẳng, j = 900, phải, có mặt cắt thân dao 25 x 16 mm, gắn hợp kim cứng T15K6 (Dạng II):

Dao tiện 25x16mm - T15K6 3TCN 183-72.

Tương tự, đối với dao trái:

Dao tiện T-25x16 - T15K6 3TCN 183-72.

Hoặc gắn BK8 (dạng I):

Dao tiện 25 x 16 - BK8 3TCN 183-72.

Dao tiện T-25 x 16 - BK8 3TCN 183-72.

KÍCH THƯỚC mm

Kích thước mặt cắt thân dao

L

L1

r

»

Mảnh thép hợp kim cứng theo G0CT 2209-66

H

B

Số hiệu của mảnh

l

b

S

R

16
