TIÊU CHUẨN VIỆT NAM

TCVN 4178-85

HỆ THỐNG TÀI LIỆU THIẾT KẾ - QUY TẮC GHI TIÊU ĐỀ CHỈ DẪN, YÊU CẦU KỸ THUẬT VÀ BẢNG TRÊN BẢN VẼ

System for design documentation - Rules for placing of inscriptions, technical data and tables on the drawing

Tiêu chuẩn này phù hợp với ST SEV 856-78.

1. Tiêu chuẩn này quy định quy tắc ghi tiêu đề chỉ dẫn, yêu cầu kỹ thuật và bảng trên bản vẽ sản phẩm của tất cả các ngành công nghiệp.

2. Ngoài hình biểu diễn của sản phẩm có các kích thước và sai lệch giới hạn, bản vẽ còn có thể có các nội dung sau:

a) phần chữ viết, bao gồm yêu cầu kỹ thuật và đặc tính kỹ thuật;

Chú thích: phần đặc tính kỹ thuật chỉ ghi trên bản vẽ chung và theo quy định của TCVN 3913-83 TCVN 3914-83 và TCVN 3915-83.

b) tiêu đề chỉ dẫn, ký hiệu của hình biểu diễn sản phẩm và các phần riêng biệt của sản phẩm.

c) các bảng bao gồm: bảng kích thước và thông số khác; bảng yêu cầu kỹ thuật và tập hợp kiểm tra; bảng ký hiệu quy ước, v.v.

3. Khung tên của bản vẽ phải lập theo quy định của TCVN 3821-83 và TCVN 3826-83).

4. Chỉ ghi phần chữ viết, tiêu đề chỉ dẫn và bảng trên bản vẽ trong trường hợp các nội dung này chỉ dẫn hoặc giải thích trên hình biểu diễn hoặc bằng ký hiệu quy ước là không hợp lý hoặc không có khả năng.

Trình bày phần chữ viết và bảng trên bản vẽ phải theo quy định của TCVN 3822-83 và tiêu chuẩn này.

5. Nội dung của phần chữ viết, chỉ dẫn, tiêu đề; cần ngắn gọn và chính xác. Chỉ dẫn trên bản vẽ không được viết tắt, trừ những chữ đã thông dụng và tiêu chuẩn Việt Nam đã quy định.

6. Phần chữ viết, bảng và chỉ dẫn liên hệ trực tiếp với hình biễu diễn phải bố trí song song với khung tên của bản vẽ.

7. Bên cạnh hình biểu diễn, trên giá ngang của đường gióng chỉ ghi chỉ dẫn ngắn gọn, phù hợp trực tiếp với hình biểu diễn của đối tượng, ví dụ: chỉ dẫn về số lượng phần tử, kết cấu (lỗ, rãnh…) nếu các phần tử này không đưa vào bảng; chỉ dẫn về phương pháp chế tạo; chỉ dẫn về mặt phải (trái); hướng sợi; thớ; v.v…

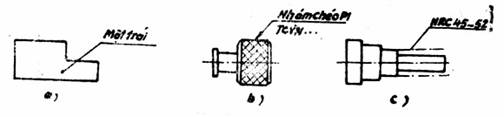

8. Đường gióng bắt đầu từ một mặt bất kỳ cắt đường bao của hình biểu diễn nhưng không được trùng với một đường bất kỳ nào khác và phải bắt đầu bằng một dấu chấm (hình 1a).

Đường gióng bắt đầu từ đường bao (khuất hoặc thấy) của hình biểu diễn (nét cơ bản hoặc nét đứt) thì phải bắt đầu bằng mũi tên (hình 1b).

Đường gióng bắt đầu từ các loại đường nét khác thì không phải bắt đầu bằng mũi tên hoặc dấu chấm (hình 1c).

Hình 1

9. Các đường gióng không được cắt nhau, không được song song với các đường gạch gạch và cố gắng không cắt các đường kích thước và các phần tử khác của hình biểu diễn.

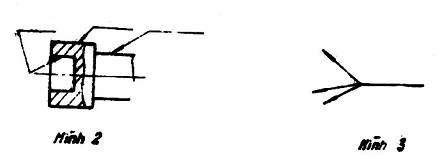

Cho phép các đường gióng có gãy khúc một lần (hình 2) và một giá ngang chung cho nhiều đường gióng (hình 3).

10. Nếu chỉ dẫn liên hệ trực tiếp với hình biểu diễn, có thể có không quá hai dòng thì ghi trên và dưới giá ngang của đường gióng.

11. Phần chữ viết bố trí ở phía trên khung tên. Giữa phần chữ viết và khung tên không được bố trí hình biểu diễn và bảng.

Trên tờ giấy khổ lớn hơn khổ 11 (A4) TCVN 2-74 cho phép chia phần chữ viết thành hai hay nhiều cột. Bề rộng mỗi cột không lớn hơn 185mm. Trên bản vẽ, phần còn lại cạnh khung tên dùng để bố trí bảng sửa đổi.

12. Trên bản vẽ sản phẩm đã được tiêu chuẩn quy định về vị trí đặt các bảng thông số (ví dụ bánh răng, trục vít, then hoa v.v.) thì các bảng đó bố trí theo quy định của các tiêu chuẩn tương ứng. Tất cả các bảng khác phải đặt ở chỗ trống còn lại ở bên phải hay dưới hình biểu diễn. Lập những bảng này theo quy định của TCVN 3822-83.

13. Yêu cầu kỹ thuật trên bản vẽ, tùy theo tính chất và khả năng thực hiện, trình bày theo thứ tự sau:

a) Yêu cầu đối với vật liệu, phôi, nhiệt luyện và
