TIÊU CHUẨN NHÀ NƯỚC

TCVN 2236-77

TÀI LIỆU THIẾT KẾ - THIẾT LẬP BẢN VẼ KẾT CẤU GỖ

Design documentation - Forming drawings of wooden structures

Tiêu chuẩn này được áp dụng thiết lập các bản vẽ kết cấu gỗ của công trình thiết kế mới hoặc sửa chữa trong các giai đoạn thiết kế kỹ thuật và thiết kế thi công.

1. QUI ĐỊNH CHUNG

1.1. Ngoài những điều quy định trong tiêu chuẩn này, cần phải tuân theo những quy định trong TCVN 2 - 74 ¸ TCVN 12 - 74 "Tài liệu thiết kế".

1.2. Sơ đồ hình học của kết cấu gỗ (hình 1a) được vẽ ở vị trí làm việc với tỉ lệ nhỏ (1 : 100); 1 : 200…) và đặt ở một chỗ thuận tiện trên bản vẽ đầu tiên của mỗi kết cấu gỗ.

Trên sơ đồ các thanh được thể hiện bằng nét liền mảnh, tượng trưng cho trục hội tụ của chúng, không cần thể hiện các chi tiết ghép nối.

Các kích thước ghi trên sơ đồ là kích thước tổng quát của kết cấu (ví dụ: chiều dài hình học của các thanh trong kết cấu…).

1.3. Hình biểu diễn cấu tạo của kết cấu thường vẽ với các tỉ lệ 1 : 10; 1 : 20; 1 : 20; 1 : 50… Đối với kết cấu đối xứng, cho phép chỉ vẽ hình biểu diễn cấu tạo một nữa kết cấu. Đối với cấu kiện không đối xứng phải vẽ hình biểu diễn của toàn bộ kết cấu.

Trên hình biểu diễn cấu tạo của kết cấu, các nút cần vẽ phóng to hoặc vẽ tách chi tiết được khoanh tròn và ghi số kí hiệu bằng chữ số La mã (hình 1b)

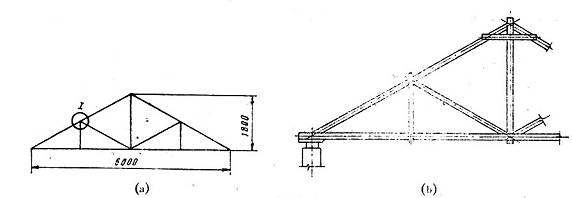

Hình 1

a) Sơ đồ hình học của kết cấu

b) Hình biểu diễn cấu tạo của kết cấu

Trong trường hợp không cần vẽ hình biểu diễn cấu tạo của kết cấu, các nút cần vẽ phóng to hoặc vẽ tách chi tiết được đánh dấu ngay trên sơ đồ hình học của kết cấu; (hình 1a).

1.4. Trên các hình biểu diễn có tỉ lệ 1 : 20 và lớn hơn phải thể hiện đầy đủ các chi tiết ghép nối của kết cấu.

1.5. Đối với những nút có cấu tạo phức tạp, nhất thiết phải vẽ phóng to hoặc vẽ tách chi tiết. Nút vẽ phóng to hoặc vẽ tách chi tiết phải có số hình chiếu đủ để thể hiện được sự ghép nối giữa các bộ phận của kết cấu với nhau. Khi cần thiết nên dùng cả hình chiếu phụ, hình chiếu riêng phần, hình trích, hình cắt và mặt cắt.

1.6. Trên hình biểu diễn cấu tạo của kết cấu và trên hình chiếu đứng của các nút vẽ phóng to, trục của các thanh phải vẽ song song với các thanh tương ứng trên sơ đồ hình học.

1.7. Trên các hình chiếu của các nút vẽ phóng to, phải ghi đầy đủ kích thước của các chi tiết để có thể lắp ghép được.

Các chi tiết đều phải có chú thích và ghi số kí hiệu. Đối với các chi tiết nối như bulông, đinh vít, chêm, chốt…thì chỉ cần ghi chú thích.

Số ký hiệu của các chi tiết được ghi bằng chữ số Ả rập trong vòng tròn có đường kính từ 7 ¸ 10 mm và vẽ bằng nét cơ bản. Trên bản vẽ, các số kí hiệu phải ghi theo một thứ tự nhất định, ví dụ: ghi theo chiều quay của kim đồng hồ.

1.8. Khi cần thiết, ở gần hình chiếu chính của nút vẽ phóng to, có thể vẽ tách các thanh và các chi tiết khác của nút đó với đầy đủ kích thước.

Trục của các thanh vẽ tách được đặt nằm ngang. Đối với các thanh thẳng đứng, cho phép vẽ tách với trục thẳng đứng.

Khi vẽ tách các thanh có cấu tạo phức tạp, nên dùng cả hình chiếu từ trên và hình chiếu từ dưới kết hợp với hình cắt và mặt cắt.

1.9. Trên hình chiếu bằng và hình chiếu cạnh của các nút vẽ phóng to, cho phép không vẽ một hoặc một số thanh nào đó để thể hiện rõ sự lắp ghép của các bộ phận còn lại. Khi đó phía dưới các hình chiếu này phải chú thích theo kiểu sau: "Hình chiếu bằng không vẽ thanh số 1" (hình 2).

1.10. Trong kết cấu những thanh hoặc chi tiết có cấu tạo và kích thước giống nhau thì được ghi cùng một số kí hiệu. Đối với những chi tiết đối xứng mặt gương với nhau và có cùng một số kí hiệu thì trên hình chiếu cũng như trong bảng kê vật liệu phải ghi chữ "T" (thuận) và "N"
