TIÊU CHUẨN NHÀ NƯỚC

TCVN 2234-77

TÀI LIỆU THIẾT KẾ - THIẾT LẬP BẢN VẼ KẾT CẤU THÉP

Design documentation - Forming drawings of metal structures

Tiêu chuẩn này được áp dụng để thiết lập các bản vẽ kết cấu thép của các công trình thiết kế mới hoặc sửa chữa trong các giai đoạn thiết kế kỹ thuật và thi công.

1. QUI ĐỊNH CHUNG

1.1. Ngoài những điều quy định trong tiêu chuẩn này, cần phải tuân theo những quy định trong TCVN 2-74 ¸ TCVN 12-74 "Tài liệu thiết kế"; TCVN 95-63 "Bulông", TCVN 1091-75 "Hàn" và TCXD 09-72 "Tiêu chuẩn thiết kế kết cấu thép".

1.2. Sơ đồ hình học của kết cấu (hình 1) được thể hiện bằng nét liền mảnh tượng trưng cho đường trục của các thanh và đặt ở vị trí thuận tiện trên bản vẽ đầu tiên. Trên sơ đồ có ghi kích thước chiều dài các thanh theo mm, và cho phép trong một số trường hợp ghi nội lực theo KN (tấn).

1.3. Đối với kết cấu đối xứng - cho phép vẽ hình biểu diễn một nữa kết cấu. Đối với kết cấu không cân xứng - phải vẽ hình biểu diễn toàn bộ kết cấu.

Trên cùng một hình biểu diễn - cho phép dùng hai loại tỷ lệ: tỷ lệ nhỏ (1 : 50; 1 :100 và 1 : 200) dùng cho chiều dài các thanh tỷ lệ lớn (1 : 5; 1 : 10 và 1 : 20) dùng cho kích thước mặt cắt các thanh và chi tiết nút kết cấu.

1.4. Con số ký hiệu của các bộ phận kết cấu, được ghi bằng chữ số Ả rập trong vòng tròn đường kính 7 ¸ 10 mm và phải ghi theo một thứ tự nhất định (từ trái sang phải hoặc từ trên xuống dưới).

1.5. Các thanh có kích thước giống nhau nhưng đối xứng với nhau về hình dáng và chi tiết gia công, được phép ghi cùng số ký hiệu, nhưng bên cạnh số ký hiệu phải ghi thêm chữ T cho thanh thuận và chữ N cho thanh nghịch (xem hình 2). Trong bảng kê vật liệu cần ghi riêng số lượng thanh thuận và thanh nghịch.

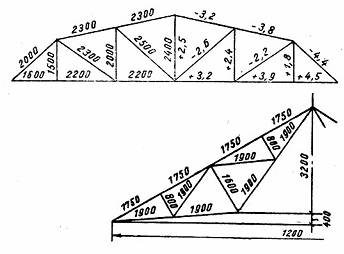

Hình 1

Sơ đồ hình học của kết cấu

a) Kết cấu có dạng đối xứng

b) Kết cấu có dạng không đối xứng

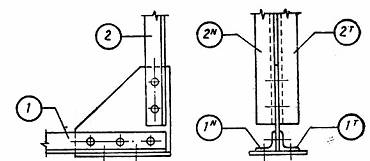

Hình 2

Cách ghi số ký hiệu các thanh thuận và thanh nghịch

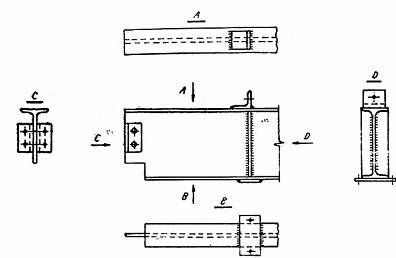

Hình 3

Vị trí các hình chiếu trên bản vẽ kết cấu thép

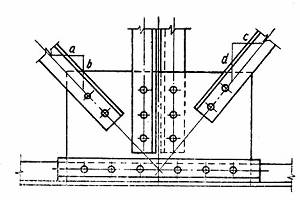

Hình 4

Cách biểu thị độ nghiêng của thanh xiên

1.6. Số lượng thanh thép được ghi trước dấu ký hiệu thép, và tất cả được đặt phía trên đường đóng của số ký hiệu.

Thí dụ: 2 L 65 x 8.

Số lượng và ký hiệu thép của mỗi chi tiết chỉ ghi một lần trên hình biểu diễn cấu tạo.

Khi mỗi bộ phận của kết cấu chỉ có một thanh hoặc dấu ký hiệu đã thể hiện rõ dạng ghép của nhiều thanh (thí dụ ù é 50 x 5,  50 x 5) thì không có ghi số lượng thanh thép ở trước dấu ký hiệu.

1.7. Đối với những kết cấu phức tạp, nhất thiết phải vẽ tách một số chi tiết. Hình vẽ tách phải có đầy đủ các hình chiếu, hình cắt và các kích thước cần thiết. Trong một số trường hợp cho phép vẽ các hình chiếu như sau: so với hình chiếu đứng, hình chiếu từ trên - đặt ở phía trên; hình chiếu từ dưới - đặt ở dưới; hình chiếu từ trái - đặt bên trái; hình chiếu từ phải - đặt bên phải. Khi đó phía trên các hình chiếu phải chú thích bằng một chữ hoa và trên hình chiếu đứng phải vẽ các mũi tên chỉ hướng nhìn kèm các chữ hoa tương ứng (hình 3).

1.8. Trên hình biểu diễn cấu tạo của kết cấu
