TIÊU CHUẨN QUỐC GIA

TCVN 11636:2016

ISO 6623:2013

ĐỘNG CƠ ĐỐT TRONG - VÒNG GĂNG -VÒNG GĂNG TIẾT DIỆN LƯỠI CẠO LÀM BẰNG GANG ĐÚC

Internal combustion engines - Piston rings - Scraper rings made of cast iron

Lời nói đầu

TCVN 11636:2016 hoàn toàn tương đương với ISO 6623:2013.

TCVN 11636:2016 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 70 Động cơ đốt trong biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Lời giới thiệu

Bộ TCVN 11636 (ISO 6623) là bộ tiêu chuẩn nằm trong hệ thống tiêu chuẩn liên quan đến vòng găng cho động cơ đốt trong kiểu pit tông chuyển động tịnh tiến. Các bộ tiêu chuẩn khác là TCVN 5735 (ISO 6621), TCVN 11635 (ISO 6622), TCVN 11637 (ISO 6624), TCVN 11638 (ISO 6625), TCVN 11639 (ISO 6626) và TCVN 11640 (ISO 6627) (xem chi tiết trong thư mục tài liệu tham khảo).

ĐỘNG CƠ ĐỐT TRONG - VÒNG GĂNG -VÒNG GĂNG TIẾT DIỆN LƯỠI CẠO LÀM BẰNG GANG ĐÚC

Internal combustion engines - Piston rings - Scraper rings made of cast iron

1  Phạm vi áp dụng

Tiêu chuẩn này quy định các đặc điểm kích thước chính của các vòng găng tiết diện lưỡi cạo làm bằng gang đúc, kiểu N, NM, E, EM có đường kính từ 30 mm đến 200 mm, được dùng trên động cơ đốt trong kiểu pit tông chuyển động tịnh tiến sử dụng trên phương tiện giao thông đường bộ và các ứng dụng khác.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 5735-4 (ISO 6621-4), Động cơ đốt trong - Vòng găng - Phần 4: Đặc tính kỹ thuật chung.

3  Tổng quan

Các kiểu vòng găng tiết diện lưỡi cạo được cho trong các Bảng 1 và Bảng 2 và các Hình 1 đến Hình 5. Các đặc điểm chung và kích thước của các đặc điểm này được mô tả trong các Bảng 3 đến Bảng 5 và các Hình 6 đến Hình 9. Bảng 6 và Bảng 7 đưa ra các hệ số lực cho các kiểu vòng găng khác nhau, Bảng 8 và Bảng 9 lần lượt đưa ra kích thước và lực của vòng găng tiết diện lưỡi cạo.

Bảng 8 và Bảng 9 lần lượt đưa ra các lựa chọn giữa 2 loại vòng găng có chiều rộng:

- Chiều rộng “thông dụng”

- Chiều rộng “D/22”

Các đặc điểm chung và bảng kích thước trong tiêu chuẩn này bao gồm nhiều giá trị các nhau và các nhà thiết kế khi lựa chọn một kiểu vòng găng cụ thể, phải lưu ý điều kiện hoạt động của vòng găng này.

Nhà thiết kế cũng phải tham khảo các đặc điểm và yêu cầu nêu trong TCVN 5735-3 (ISO 6621-3) và TCVN 5735-4 (ISO 6621-4) trước khi lựa chọn kiểu vòng găng.

4  Kiểu vòng găng và các ký hiệu ví dụ

4.1  Vòng găng kiểu N, NM, E và EM có tiết diện lưỡi cạo - Đặc điểm chung

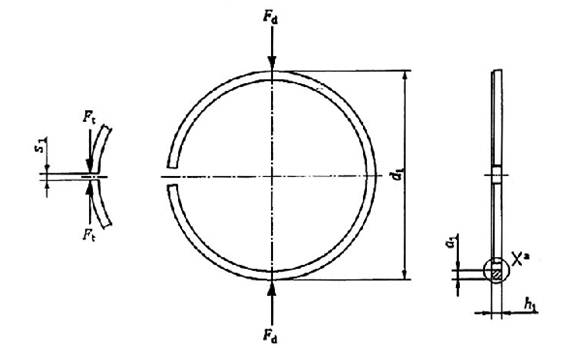

Các đặc điểm chung của các vòng kiểu N, NM, E và EM có tiết diện lưỡi cạo được nêu trong Hình 1.

CHÚ THÍCH: Xem kích thước kích thước và lực Bảng 8 và Bảng 9.

CHÚ DẪN

^a Xem 4.2, 4.3, 4.4, và 4.5 và các hình 2, 3, 4 và 5 để biết chi tiết kết cấu X lần lượt của vòng găng kiểu N, NM, E, và EM.

Hình 1 - Kiểu N, NM, E và EM

4.2  Kiểu N

4.2.1  Vòng găng tiết diện lưỡi cạo lưng phẳng (vòng găng Napier) (cắt bậc tạ
