TIÊU CHUẨN QUỐC GIA

TCVN 11637-1:2016

ISO 6624-1-2001

ĐỘNG CƠ ĐỐT TRONG - VÒNG GĂNG - PHẦN 1: VÒNG GĂNG TIẾT DIỆN HÌNH CHÊM LÀM BẰNG GANG ĐÚC

Internal combustion engines - Piston rings - Part 1: Keystone rings made of cast iron

Lời nói đầu

TCVN 11637-1:2016 hoàn toàn tương đương với ISO 6624-1:2001.

TCVN 11637-2:2016 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC70 Động cơ đốt trong biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Bộ TCVN 11637 (ISO 6624), Động cơ đốt trong - Vòng găng, bao gồm các phần sau:

- Phần 1: Vòng găng tiết diện hình chêm làm bằng gang đúc.

- Phần 2: Vòng găng tiết diện nửa hình chêm làm bằng gang đúc.

- Phần 3: Vòng găng tiết diện hình chêm làm bằng thép.

- Phần 4: Vòng găng tiết diện nửa hình chêm làm bằng thép.

Lời giới thiệu

Bộ TCVN 11637 (ISO 6624) là bộ tiêu chuẩn nằm trong hệ thống tiêu chuẩn liên quan đến vòng găng cho động cơ đốt trong kiểu pit tông chuyển động tịnh tiến. Các bộ tiêu chuẩn khác là TCVN 5735 (ISO 6621), TCVN 11635 (ISO 6622), TCVN 11636 (ISO 6623), TCVN 11638 (ISO 6625), TCVN 11639 (ISO 6626) và TCVN 11640 (ISO 6627) (xem chi tiết trong thư mục tài liệu tham khảo).

Các đặc điểm chung và bảng kích thước trong tiêu chuẩn này bao gồm nhiều giá trị các nhau và các nhà thiết kế khi lựa chọn một kiểu vòng găng cụ thể, phải lưu ý điều kiện hoạt động của vòng găng này.

Nhà thiết kế cũng phải tham khảo các đặc điểm và yêu cầu nêu trong TCVN 5735-3 (ISO 6621-3) và TCVN 5735-4 (ISO 6621-4) trước khi lựa chọn kiểu vòng găng.

ĐỘNG CƠ ĐỐT TRONG - VÒNG GĂNG - PHẦN 1: VÒNG GĂNG TIẾT DIỆN HÌNH CHÊM LÀM BẰNG GANG ĐÚC

Internal combustion engines - Piston rings - Part 1: Keystone rings made of cast iron

1  Phạm vi áp dụng

Tiêu chuẩn này quy định các đặc điểm kích thước chính của các vòng găng tiết diện hình chêm làm bằng gang đúc, kiểu T, TB, TBA, TM, K, KB, KBA và KM có đường kính từ 70 mm đến 200 mm, được sử dụng trên động cơ đốt trong kiểu pit tông chuyển động tịnh tiến.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 5735-4 (ISO 6621-4), Động cơ đốt trong - Vòng găng - Phần 4: Đặc tính kỹ thuật chung.

3  Tổng quan

Các kiểu vòng găng tiết diện hình chêm được cho trong các Bảng 1 đến Bảng 3 và các Hình 1 đến Hình 8. Các đặc điểm chung và kích thước của các đặc điểm này được cho trong các Bảng 4 đến Bảng 7 và các Hình 9 đến Hình 16. Bảng 8 và Bảng 9 đưa ra các hệ số lực cho các kiểu vòng găng khác nhau, Bảng 10 và Bảng 11 lần lượt đưa ra các kích thước và lực của vòng găng tiết diện hình chêm 6^o và 15^o.

4  Kiểu vòng găng và ký hiệu ví dụ

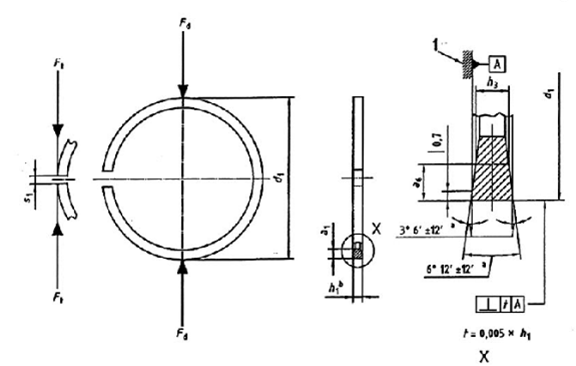

4.1  Kiểu T - Vòng găng tiết diện hình chêm 6o có mặt lưng phẳng

4.1.1  Đặc điểm chung

Các kích thước và lực xem Bảng 10.

Kích thước tính bằng milimét

CHÚ DẪN

1 Mặt phẳng tham chiếu

^a Theo quy trình sản xuất, dung sai góc bên không được cộ
