TIÊU CHUẨN VIỆT NAM

TCVN 5510 – 1991

XE ĐẠP

YÊU CẦU AN TOÀN

PHƯƠNG PHÁP THỬ

Lời nói đầu

TCVN 5510 – 1991 được xây dựng trên cơ sở tiêu chuẩn quốc tế ISO 4210;

TCVN 5510 – 1991 do Trung tâm Tiêu chuẩn – Chất lượng biên soạn và được Ủy ban Khoa học Nhà nước ban hành theo Quyết định số 578/QĐ ngày 19 tháng 09 năm 1991.



XE ĐẠP

YÊU CẦU AN TOÀN

PHƯƠNG PHÁP THỬ

Bicycles

Safety requirements

Test methods

1. Tiêu chuẩn này quy định phương pháp thử các yêu cầu an toàn đối với xe đạp nam nữ thông dụng quy định trong TCVN 4854 – 91.

2. Kiểm tra các yêu cầu bên ngoài, sự đồng bộ của các trang bị của xe đạp như phần nhô, mép sắc, phanh phản quang bằng mắt thường.

3. Kiểm tra các thông số và kích thước hình học của xe bằng các dụng cụ đo vạn năng hoặc chuyên dùng.

4. Thử độ bền của hệ thống phanh

4.1. Việc thử được tiến hành trên xe đạp đã lắp ráp và hệ thống phanh đã được hiệu chỉnh đúng. Tác dụng một lực tăng dần đến 180 N lên điểm cách đầu mút tay phanh 25 ± 1 mm theo phương  vuông góc với tay nắm và nằm trong mặt phẳng chứa tay phanh cho đến khi tay phanh phải tiếp xúc với tay nắm. Tiến hành thử liên tục 10 lần cho mỗi tay phanh.

4.2. Sau khi thử hệ thống phanh theo điều 4.1, xe đạp được đặt cân bằng trên nền bê tông sạch, đặt vật nặng 70 ± 2 kg lên mặt yên xe. Tác dụng một lực như điều 4.1 cho đến khi tay phanh phải tiếp xúc với tay nắm. Dịch chuyển xe 75 mm liên tục về phía trước và phía sau 5 lần.

5. Thử khả năng làm việc (khả năng hãm) của hệ thống phanh.

5.1. Điều kiện thử:

Tiến hành thử trên xe đạp hoàn chỉnh đã qua thử độ bền theo điều 4. Sau khi thử độ bền, hệ thống phanh được điều chỉnh lại và lốp được bơm tới áp suất quy định. Xe đạp được thử trên đường bằng phẳng có bề mặt cứng, bằng bê tông hoặc rải nhựa đường mịn, không được bẩn hoặc có sỏi. Hệ số ma sát tối thiểu giữa bề mặt đường khô là lốp xe là 0,5. Khối lượng người lái và khối lượng dụng cụ đặt trên xe để thử là 70 – 80 kg.

5.2. Tiến hành thử

Người lái cho xe đạp chạy tới vận tốc 24 km/h. Dùng đồng hồ đo vận tốc hoặc đồng hồ đo vòng quay để xác định vận tốc này. Ngừng đạp và bóp đều hai phanh tức thời. Thông qua hệ thống đánh dấu quãng đường phanh trên xe, xác định quãng đường phanh từ dấu ghi đầu tiên đến tâm của cơ cấu ghi.

Tiến hành thử 5 lần liên tục. Kết quả thử là trị số trung bình của các quãng đường phanh sau 5 lần thử.

6. Thử độ bền đứt của dây phanh và đầu giữ dây phanh trên máy thử kéo.

7. Thử xoắn cơ cấu lái

7.1. Thử xoắn mối ghép tay lái và cọc lái

Cọc lái được kẹp chặt trong đồ gá kẹp ở chiều sâu tối thiểu không nhỏ hơn 2,5 lần đường kính cọc lái hoặc được lắp chính xác và kẹp chặt trong cổ càng lái. Tác động đồng thời lực 220 N vào mỗi bên của tay lái tại vị trí và theo hướng để tạo ra mômen xoắn lớn nhất tại mối ghép giữa cọc lái và tay lái (hình 1).

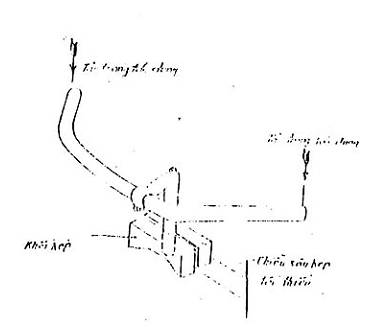

Hình 1

7.2. Thử xoắn mối ghép cọc lái và cổ càng lái

Cọc lái được lắp chính xác trong cổ càng lái. Bu lông và đai ốc côn được xiết chặt theo quy định của cơ sở sản xuất. Tác dụng mômen xoắn 25 Nm và bộ phậ
