Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 331:1986

Tiêu chuẩn Việt Nam TCVN 331:1986 quy định các thông số kích thước và yêu cầu kỹ thuật đối với dòng sản phẩm đai ốc tròn có rãnh ở mặt trụ. Đây là một tiêu chuẩn kỹ thuật chuyên ngành quan trọng trong lĩnh vực cơ khí chế tạo, giúp đồng bộ hóa thiết kế, sản xuất và kiểm tra chất lượng các chi tiết liên kết trong máy móc, thiết bị tại Việt Nam.

Phạm vi áp dụng và quy định chung

Tiêu chuẩn này áp dụng cho các loại đai ốc tròn có rãnh trên bề mặt trụ ngoài, thường được sử dụng trong các mối ghép ren yêu cầu định vị chặt chẽ hoặc chống tự tháo bằng cách sử dụng vòng đệm khóa hoặc chốt định vị. Các điều khoản đầu của tiêu chuẩn tập trung vào việc định hình phạm vi áp dụng và các yêu cầu cơ bản về thiết kế hình học.

Thông số kích thước và kết cấu cơ bản

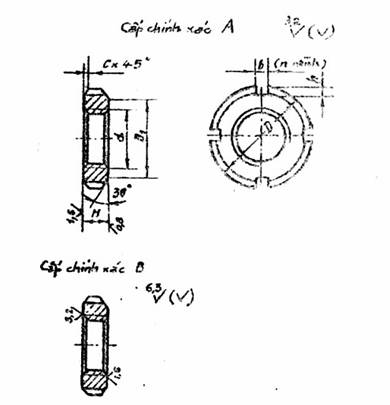

Tiêu chuẩn quy định chi tiết các thông số kích thước hình học của đai ốc tròn có rãnh ở mặt trụ nhằm đảm bảo tính lắp lẫn và độ bền cơ học cao. Các thông số cốt lõi bao gồm:

• Đường kính ren (d): Quy định dải đường kính ren định danh từ kích thước nhỏ đến lớn, phù hợp với các tiêu chuẩn ren mét thông dụng.
• Đường kính ngoài của đai ốc (D): Kích thước đường kính mặt trụ ngoài, được tính toán tối ưu để đảm bảo đủ độ bền chịu lực khi siết chặt.
• Chiều cao đai ốc (H): Chiều dày của đai ốc, quyết định số vòng ren ăn khớp và khả năng chịu tải kéo của mối ghép.
• Kích thước rãnh (b và t): Chiều rộng (b) và chiều sâu (t) của rãnh trên mặt trụ ngoài. Các rãnh này được thiết kế để ăn khớp với dụng cụ siết (chìa vặn chuyên dụng) hoặc để gài vấu của vòng đệm khóa.

Yêu cầu kỹ thuật đối với sản phẩm

Để đảm bảo chất lượng vận hành trong thực tế, TCVN 331:1986 đặt ra các yêu cầu kỹ thuật nghiêm ngặt đối với quá trình chế tạo:

• Ren của đai ốc: Phải tuân thủ các tiêu chuẩn về ren mét hệ ISO hiện hành. Dung sai ren phải nằm trong giới hạn cho phép để tránh hiện tượng kẹt ren hoặc lỏng ren.
• Chất lượng bề mặt: Bề mặt của đai ốc tròn không được có các khuyết tật như nứt, rỗ, bavia hoặc các vết xước sâu làm ảnh hưởng đến khả năng lắp ráp và độ bền mỏi của chi tiết.
• Vật liệu chế tạo: Thường được sản xuất từ thép carbon, thép hợp kim hoặc thép không gỉ tùy thuộc vào môi trường làm việc và yêu cầu chịu tải của mối ghép.
• Xử lý bề mặt: Đai ốc có thể được mạ kẽm, nhuộm đen hoặc để mộc tùy theo thỏa thuận giữa nhà sản xuất và khách hàng nhằm tăng khả năng chống ăn mòn hóa học.

Quy ước ký hiệu và ghi nhãn

Tiêu chuẩn hướng dẫn cách thức ký hiệu quy ước cho đai ốc tròn có rãnh ở mặt trụ để thuận tiện cho việc đặt hàng và quản lý kỹ thuật. Ký hiệu quy ước thông thường bao gồm tên gọi sản phẩm, đường kính ren, bước ren (nếu là ren mịn), trị số cơ tính (cấp bền) và số hiệu tiêu chuẩn TCVN 331:1986.
