Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 2034:1977

Tiêu chuẩn Việt Nam TCVN 2034:1977 quy định các thông số kích thước và yêu cầu kỹ thuật đối với phần cuối ren bao gồm: đoạn ren cạn, đoạn thoát dao, rãnh thoát dao và cạnh vát của các chi tiết có ren hệ mét. Đây là tiêu chuẩn kỹ thuật nền tảng trong ngành cơ khí chế tạo, giúp thống nhất thiết kế bản vẽ và đảm bảo tính lắp lẫn của các chi tiết máy.

Nội dung kỹ thuật cốt lõi của TCVN 2034:1977

Tiêu chuẩn tập trung điều chỉnh các yếu tố hình học ở phần cuối của ren nhằm tối ưu hóa quá trình gia công cắt gọt và nâng cao chất lượng mối ghép ren:

• Quy định về Đoạn ren cạn (Thread Run-out):
  • Đoạn ren cạn là phần ren có biên dạng không đầy đủ ở cuối đoạn ren, hình thành do quá trình rút dao cắt hoặc khi bàn ren, taro dừng lại.
  • Tiêu chuẩn quy định chiều dài tối đa của đoạn ren cạn dựa trên bước ren (P). Chiều dài này được phân chia cụ thể cho các trường hợp ren ngoài và ren trong, cũng như tùy thuộc vào phương pháp gia công (tiện, cán, hoặc taro).
  • Việc kiểm soát kích thước đoạn ren cạn giúp ngăn ngừa hiện tượng kẹt ren khi vặn các chi tiết lắp ghép vào sát vai trục hoặc đáy lỗ ren.

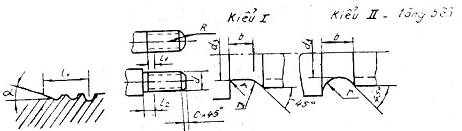

• Quy định về Đoạn thoát dao và Rãnh thoát dao (Thread Undercut):
  • Đoạn thoát dao và rãnh thoát dao được thiết kế tại vị trí chuyển tiếp giữa phần có ren và phần không có ren (hoặc vai trục) để tạo không gian cho dụng cụ cắt dừng lại và rút ra an toàn.
  • Tiêu chuẩn phân chia rãnh thoát dao thành hai loại chính: rãnh thoát dao bình thường (áp dụng cho các mối ghép thông thường) và rãnh thoát dao hẹp (áp dụng khi chiều dài đoạn ren ngắn hoặc yêu cầu tiết kiệm không gian).
  • Các thông số kích thước của rãnh thoát dao bao gồm: đường kính đáy rãnh, chiều rộng rãnh và bán kính góc lượn tại đáy rãnh. Tất cả các thông số này được quy định chi tiết tương ứng với từng bước ren cụ thể nhằm tránh tập trung ứng suất gây gãy hỏng chi tiết.
• Quy định về Cạnh vát (Chamfer):
  • Cạnh vát ở đầu ren có tác dụng dẫn hướng khi bắt đầu lắp ghép hai chi tiết ren với nhau, đồng thời bảo vệ vòng ren đầu tiên không bị dập nát do va đập và loại bỏ bavia sau khi gia công.
  • Tiêu chuẩn quy định góc vát tiêu chuẩn là 45 độ so với trục của ren. Trong một số trường hợp đặc biệt, có thể sử dụng góc vát 30 độ.
  • Kích thước chiều cao cạnh vát được quy định cụ thể theo bước ren để đảm bảo tính cân đối và hiệu quả dẫn hướng tốt nhất.

Ý nghĩa và ứng dụng thực tiễn

Việc áp dụng nghiêm ngặt các quy định trong TCVN 2034:1977 mang lại nhiều lợi ích thiết thực trong sản xuất cơ khí:

• Nâng cao tuổi thọ dụng cụ: Thiết kế rãnh thoát dao hợp lý giúp giảm thiểu nguy cơ mẻ dao, gãy taro hoặc hỏng bàn ren trong quá trình gia công.
• Đảm bảo chất lượng mối ghép: Giúp các chi tiết ren có thể siết chặt hoàn toàn vào nhau mà không bị cản trở bởi phần ren không đầy đủ.
• Chuẩn hóa sản xuất: Tạo cơ sở thống nhất giữa khâu thiết kế bản vẽ và khâu chế tạo tại xưởng, giúp dễ dàng kiểm tra và nghiệm thu sản phẩm.
