Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 123:1963

Tiêu chuẩn Việt Nam TCVN 123:1963 là văn bản kỹ thuật quy định chi tiết về kích thước đối với sản phẩm đai ốc tinh sáu cạnh dẹt, xẻ rãnh. Đây là một trong những tiêu chuẩn đặt nền móng cho ngành cơ khí chế tạo, giúp thống nhất hóa quy chuẩn thiết kế và sản xuất các chi tiết lắp xiết tại Việt Nam.

Phạm vi áp dụng và đối tượng điều chỉnh

• Đối tượng áp dụng: Tiêu chuẩn này áp dụng trực tiếp cho các loại đai ốc tinh sáu cạnh dẹt có xẻ rãnh được sử dụng trong ngành cơ khí, chế tạo máy và các ngành công nghiệp liên quan.
• Mục đích ban hành: Đảm bảo tính lắp lẫn, độ chính xác và độ an toàn của mối liên kết ren khi sử dụng đai ốc dẹt xẻ rãnh kết hợp với chốt chẻ để chống tự tháo trong quá trình vận hành thiết bị.

Nội dung kỹ thuật cốt lõi của tiêu chuẩn

Tiêu chuẩn TCVN 123:1963 tập trung vào việc chuẩn hóa các thông số hình học và kích thước biên dạng của đai ốc, bao gồm các nội dung chính sau:

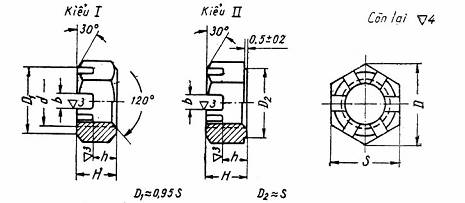

• Kích thước hình học cơ bản: Quy định cụ thể về đường kính ren danh nghĩa, bước ren, chiều cao đai ốc, và kích thước hai mặt đối diện (kích thước chìa vặn) tương ứng với từng cỡ ren.
• Thông số phần xẻ rãnh: Xác định chi tiết chiều rộng rãnh và chiều sâu rãnh xẻ trên đầu đai ốc. Các thông số này được tính toán để tương thích hoàn toàn với kích thước chốt chẻ tiêu chuẩn, đảm bảo khả năng khóa chặt mối ghép.
• Yêu cầu về độ chính xác (độ tinh): Quy định về dung sai kích thước chế tạo, độ nhám bề mặt của các mặt cạnh, mặt đầu và ren của đai ốc nhằm đáp ứng yêu cầu lắp ráp trong các mối liên kết chất lượng cao.
• Ký hiệu quy ước: Hướng dẫn cách ghi ký hiệu đai ốc trên bản vẽ kỹ thuật và tài liệu thiết kế, bao gồm các thông tin về đường kính ren, kiểu ren, chiều cao và số hiệu tiêu chuẩn áp dụng.

Ý nghĩa thực tiễn của tiêu chuẩn

TCVN 123:1963 đóng vai trò quan trọng trong việc chuẩn hóa sản xuất công nghiệp hàng loạt, giúp giảm thiểu chi phí thiết kế và chế tạo. Việc áp dụng tiêu chuẩn này giúp các doanh nghiệp cơ khí đồng bộ hóa sản phẩm, nâng cao chất lượng mối ghép ren chịu lực và tạo thuận lợi cho công tác bảo trì, thay thế phụ tùng thiết bị.
