Tiêu chuẩn quốc gia TCVN 9113:2012 quy định các yêu cầu kỹ thuật, phương pháp thử và các quy định về nghiệm thu, giao nhận đối với sản phẩm ống bê tông cốt thép thoát nước đúc sẵn. Đây là văn bản kỹ thuật nền tảng áp dụng cho các đơn vị sản xuất, thiết kế, thi công và giám sát chất lượng công trình hạ tầng thoát nước tại Việt Nam.

Phạm vi áp dụng và Tài liệu viện dẫn

• Phạm vi áp dụng: Tiêu chuẩn này áp dụng cho các loại ống bê tông cốt thép đúc sẵn có tiết diện tròn, được sử dụng để dẫn nước mưa, nước thải không có áp (thoát nước tự chảy).
• Tài liệu viện dẫn: Tiêu chuẩn tích hợp và viện dẫn các tiêu chuẩn quốc gia hiện hành về xi măng, cốt liệu (cát, đá, sỏi), nước dùng cho bê tông, cốt thép và các phương pháp thử nghiệm cơ lý liên quan nhằm đảm bảo tính đồng bộ trong kiểm soát chất lượng vật liệu đầu vào.

Phân loại, Cấp tải trọng và Ký hiệu

• Phân loại theo khả năng chịu tải: Ống bê tông cốt thép thoát nước được phân chia thành các cấp chịu tải khác nhau (ví dụ: lực chịu tải dưới vỉa hè, lực chịu tải dưới lòng đường giao thông) dựa trên chỉ tiêu lực ép ba điểm để xác định giới hạn xuất hiện vết nứt và giới hạn phá hủy.
• Ký hiệu sản phẩm: Quy định cách ghi ký hiệu viết tắt thể hiện đầy đủ các thông số kỹ thuật cốt lõi bao gồm đường kính trong danh nghĩa, chiều dài hữu dụng, cấp chịu tải và số hiệu tiêu chuẩn để thuận tiện cho công tác quản lý, phân loại tại công trường.

Yêu cầu kỹ thuật đối với vật liệu và sản phẩm

• Yêu cầu về vật liệu chế tạo: Xi măng, cốt liệu, nước và phụ gia phải đáp ứng các tiêu chuẩn chất lượng tương ứng. Cốt thép dùng làm khung chịu lực phải đạt các chỉ tiêu về giới hạn bền, giới hạn chảy và được gia công thành lưới thép hàn hoặc lưới thép buộc đúng thiết kế.

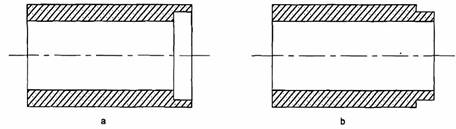

• Kích thước và sai lệch cho phép: Tiêu chuẩn quy định chi tiết bảng kích thước danh nghĩa của ống (đường kính trong, chiều dày thành ống, chiều dài) cùng với dung sai cho phép cực kỳ nghiêm ngặt nhằm đảm bảo tính lắp lẫn và độ kín khít của đường ống khi đấu nối.
• Chất lượng ngoại quan: Bề mặt bên trong và bên ngoài của ống phải phẳng, mịn, không được có các vết nứt xuyên qua thành ống. Cho phép các vết nứt bề mặt có chiều rộng không vượt quá mức giới hạn quy định. Không được để lộ cốt thép ra ngoài bề mặt bê tông.
• Khả năng chống thấm nước: Thành ống phải đảm bảo độ đặc chắc cao, không bị thấm nước hoặc rò rỉ dưới áp lực nước thử nghiệm quy định trong khoảng thời gian tiêu chuẩn.
• Khả năng chịu tải ép ba điểm: Ống phải đạt được các trị số lực ép giới hạn xuất hiện vết nứt (chiều rộng vết nứt đạt 0,25 mm) và lực ép giới hạn phá hủy theo đúng quy định cho từng cấp tải trọng thiết kế.

Phương pháp thử nghiệm chất lượng

• Kiểm tra kích thước và ngoại quan: Sử dụng các thiết bị đo lường chuyên dụng như thước cặp, thước thép, kính lúp đo vết nứt để xác định độ lệch kích thước hình học và các khuyết tật bề mặt của ống.
• Thử khả năng chống thấm nước: Tiến hành bịt kín hai đầu ống, bơm nước vào bên trong và duy trì áp lực nước theo quy định để quan sát, đánh giá hiện tượng thấm nước qua thành ống.
• Thử khả năng chịu tải (Phương pháp ép ba điểm): Sử dụng thiết bị thử ép chuyên dụng có hệ thống truyền lực và đo lực chính xác để tác dụng tải trọng lên ống theo sơ đồ ép ba điểm, từ đó xác định lực xuất hiện vết nứt và lực phá hủy thực tế của sản phẩm.

Ghi nhãn, Vận chuyển và Bảo quản

• Ghi nhãn sản phẩm: Trên mặt ngoài của mỗi ống bê tông cốt thép phải được ghi rõ ràng, bền vững các thông tin gồm tên cơ sở sản xuất, ký hiệu sản phẩm, ngày tháng năm sản xuất và dấu hợp chuẩn chất lượng.
• Vận chuyển và xếp dỡ: Quá trình bốc xếp, vận chuyển phải sử dụng thiết bị nâng hạ chuyên dụng (cần cẩu, xe nâng) có dây cáp mềm hoặc thiết bị gá kẹp phù hợp, nghiêm cấm việc lăn tự do hoặc va đập mạnh gây sứt mẻ, nứt vỡ ống.
• Bảo quản: Ống thành phẩm phải được xếp theo từng lô, đặt trên nền bãi bằng phẳng, vững chắc và phải có các con kê gỗ phù hợp để tránh lăn, trượt hoặc gây hư hỏng cấu trúc ống.
