TIÊU CHUẨN QUỐC GIA

TCVN 7678 : 2007

ISO 14137 : 2000

MÁY CÔNG CỤ - ĐIỀU KIỆN KIỂM ĐỐI VỚI MÁY CẮT DÂY TIA LỬA ĐIỆN - THUẬT NGỮ VÀ KIỂM ĐỘ CHÍNH XÁC

Machine tools - Test conditions for wire electrical- discharge machines (wire EDM) Teminology and testing of the accuracy

Lời nói đầu

TCVN 7678 : 2007 hoàn toàn tương đương với ISO 14137: 2000.

TCVN 7678 : 2007 do Ban kỹ thuật TCVN/TC39 – Máy công cụ biên soạn,

Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

MÁY CÔNG CỤ - ĐIỀU KIỆN KIỂM ĐỐI VỚI MÁY CẮT DÂY TIA LỬA ĐIỆN - THUẬT NGỮ VÀ KIỂM ĐỘ CHÍNH XÁC

Machine tools - Test conditions for wire electrical-discharge machines (wire EDM) Teminology and testing of the accuracy

1 Phạm vi áp dụng

Tiêu chuẩn này quy định các phép kiểm hình học, kiểm độ chính xác và sự lặp lại định vị của các trục điều khiển số, với mục đích chung là kiểm gia công và kiểm độ tròn cho máy cắt dây tia lửa điện cấp chính xác thông thường, có tham chiếu các tiêu chuẩn TCVN 7011-1; TCVN 7011-2; TCVN 7011-4. Tiêu chuẩn này cũng quy định các dung sai có thể áp dụng tương ứng đối với các phép kiểm trên.

Tiêu chuẩn này có thể áp dụng cho các máy một trụ kiểu bàn dao ngang, các máy dạng hai trụ và chỉ Áp dụng để kiểm độ chính xác của máy.

Tiêu chuẩn này không áp dụng để kiểm vận hành máy như (độ rung, độ ồn, chuyển động dính trượt của các bộ phận, v. v…), hoặc các đặc tính của máy như (tốc độ trục chính, tốc độ tiến, v. v…), các phép kiểm này thường được tiến hành trước khi kiểm độ chính xác.

Tiêu chuẩn này cung cấp các thuật ngữ được sử dụng cho các bộ phận chính của máy và tên gọi của trục theo ISO 841.

2 Tài liệu viện dẫn

Trong tiêu chuẩn có viện dẫn các tài liệu sau. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản dưới đây. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.

TCVN 7011-1 : 2007 (ISO 230 -1 : 1996) Quy tắc kiểm máy công cụ. Độ chính xác hình học của máy khi vận hành trong điều kiện không tải hoặc gia công tinh.

TCVN 7011- 2 : 2007 (ISO 230 - 2 : 2002) Quy tắc kiểm máy công cụ. Xác định độ chính xác và khả năng lặp lại định vị của các trục điều khiển số.

TCVN 7011- 4 : 2007 (ISO 230 - 4 : 1996) Quy tắc kiểm máy công cụ. Kiểm đường tròn đối với máy công cụ điều khiển số.

3 Thuật ngữ và tên gọi của trục

3.1 Kiểu bàn trượt ngang

Xem Hình 1 và Bảng 1.

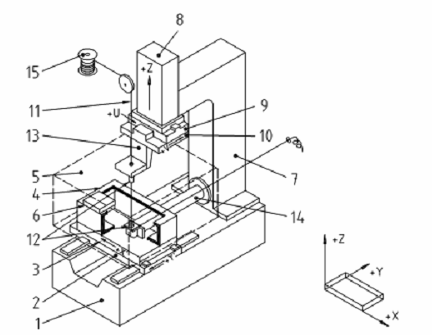

Hình 1

Bảng 1 – Thuật ngữ
