TIÊU CHUẨN QUỐC GIA

TCVN 10877:2015

ISO 7918:1995

MÁY LÂM NGHIỆP - MÁY CẮT BỤI CÂY VÀ MÁY CẮT CỎ CẦM TAY - KÍCH THƯỚC CỦA TẤM CHẮN BẢO VỆ BỘ PHẬN CẮT

Forestry machinery - Portable brush-cutters and grass-trimmers - Cutting attachment guard dimensions

Lời nói đầu

TCVN 10877:2015 hoàn toàn tương đương với ISO 7918:1995.

TCVN 10877:2015 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC23 Máy kéo và máy dùng trong nông lâm nghiệp biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

MÁY LÂM NGHIỆP - MÁY CẮT BỤI CÂY VÀ MÁY CẮT CỎ CẦM TAY - KÍCH THƯỚC CỦA TẤM CHẮN BẢO VỆ BỘ PHẬN CẮT

Forestry machinery - Portable brush-cutters and grass-trimmers - Cutting attachment guard dimensions

1. Phạm vi áp dụng

Tiêu chuẩn này quy định những kích thước tối thiểu đối với các tấm chắn bảo vệ bộ phận cắt của máy cắt bụi cây cầm tay lắp động cơ đốt trong (bao gồm cả các máy cưa bụi cây) và máy cắt cỏ, sử dụng chủ yếu trong lâm nghiệp.

Máy cắt bãi cỏ quy định trong ISO 10518 không thuộc phạm vi của tiêu chuẩn này.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

ISO 7113:1999, Portable hand-held forestry machines - Cutting attachments for brush cutters - Single-piece metal blades (Máy lâm nghiệp cầm tay - Bộ phận cắt cho máy cưa bụi cây - Lưỡi cưa một mảnh);

TCVN 10292 (ISO 11806), Agricultural and forestry machinery - Safety requirements and testing for portable, hand-held, powered brush-cutters and grass-trimmers (Máy lâm nghiệp cầm tay điều khiển bằng tay - Máy cắt bụi cây và máy cắt cỏ - Yêu cầu an toàn và thử).

3. Định nghĩa

Tiêu chuẩn này áp dụng các định nghĩa được nêu trong TCVN 10292 (ISO 11806).

4. Yêu cầu và các kích thước tối thiểu

Tấm chắn bộ phận cắt phải che cung hình quạt ở phía sau lưng của bộ phận cắt, như được đưa ra trong

- Hình 1 đối với cưa bụi cây,

- Hình 2 đối với máy cắt bụi cây, trừ máy cưa bụi cây, và

- Hình 3 đối với máy cắt cỏ.

Cạnh mép thấp hơn phía sau của tấm chắn phải được vê tròn để tránh gây móc khi máy di chuyển trên những gốc cây hoặc các chướng ngại vật khác và phải che được bộ phận cắt như cho trong các Hình 1, 2 và 3.

Kích thước tấm chắn bảo vệ yêu cầu cũng sẽ phụ thuộc vào việc thử vật văng bắn và các yêu cầu khác nêu trong TCVN 10292 (ISO 11806).

5. Yêu cầu bổ sung đối với tấm chắn lưỡi cưa

Kích thước của lưỡi cưa được quy định trong ISO 7113.

Khe hở hướng kính giữa răng lưỡi cưa và tấm chắn phải không được lớn hơn 4 mm ở vị trí mà lưỡi cưa đi vào tấm chắn và sau đó sẽ tăng lên ít nhất là 10 mm ở điểm thoát ra (xem Hình 1b).

Khe hở dọc trục giữa lưỡi cưa (không kể răng) và tấm chắn không được vượt quá 3 mm ở vị trí lưỡi cưa đi vào tấm chắn và sau đó tăng lên ít nhất đến 10 mm ở điểm thoát ra (xem Hình 1a).

Kích thước tính bằng milimet

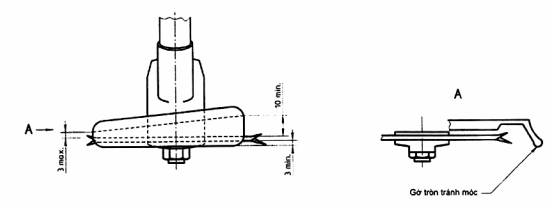

a) Khe hở trục
