TIÊU CHUẨN QUỐC GIA

TCVN 7615 : 2007

ISO/TR 10837:1991

XÁC ĐỊNH ĐỘ ỔN ĐỊNH NHIỆT CỦA POLYETYLEN (PE) SỬ DỤNG TRONG ỐNG VÀ PHỤ TÙNG DÙNG ĐỂ DẪN KHÍ ĐỐT

Determination of the thermal stability of polyethylene (PE) for use in gas pipes and fittings

Lời nói đầu

TCVN 7615: 2007 hoàn toàn tương đương ISO/TR 10837:1991.

TCVN 7615: 2007 do Ban kỹ thuật Tiêu chuẩn TCVN/TC 138 Ống và phụ tùng đường ống biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

0. Lời giới thiệu

0.1. Khái quát

Ống và phụ tùng đường ống polyetylen được thiết kế để nối với nhau bằng kỹ thuật làm chảy có thể đưa nhiệt độ lên đến quá 200 °C. Để ngăn chặn phân hủy polyme khi nóng chảy, cần thiết phải bổ sung chất ổn định nhiệt.

Độ ổn định nhiệt của polyme có thể được xác định bằng cách đo nhiệt độ cảm ứng ôxi hóa polyme, hoặc đo thời gian cảm ứng ôxi hóa ở một nhiệt độ định sẵn. Các phương pháp xác định này thường được tiến hành trong ô xi hoặc trong không khí.

Nhóm công tác thống nhất rằng phương pháp đo thời gian cảm ứng ôxi hóa phải là phương pháp được lựa chọn bởi vì phương pháp này có độ nhạy lớn hơn. Phương pháp thử chuẩn để đo độ ổn định nhiệt bằng cách đo thời gian cảm ứng ô xi hóa cũng đã được soạn thảo.

0.2. Vấn đề kỹ thuật cơ bản

Trong khi nghiên cứu các polyetylen được sử dụng trong sản xuất ống và các phụ tùng để dẫn khi đốt, để đáp ứng các yêu cầu quốc gia về kỹ thuật của ống và phụ tùng, một số các quy định đã được đưa ra, vấn đề chủ yếu sau đã được nhận diện là nguyên nhân gây ra thất bại của nhóm công tác trong việc đạt được sự thống nhất về bản kiến nghị sẽ được gửi lên Tiểu ban Kỹ thuật.

Khi đo độ ổn định nhiệt của một polyme bằng phương pháp xác định thời gian cảm ứng ô xi hóa hoặc ở nhiệt độ 200 °C hoặc 210 °C, hai mức độ ổn định khác nhau rõ rệt đã được phát hiện do sử dụng các hệ thống ổn định khác nhau.

Do đó không thể thống nhất về các đặc tính kỹ thuật mà các polyme có thể đáp ứng được, đồng thời lại đảm bảo độ ổn định nhiệt đủ trong mọi trường hợp để cho phép lắp nối các ống và phụ tùng bằng cách làm chảy.

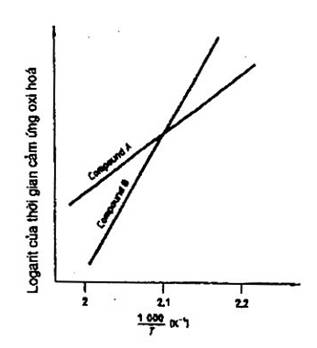

Vấn đề nhóm công tác gặp phải được mô tả ở hình 0.1.

Hình 0.1 -
