TIÊU CHUẨN NGÀNH

14 TCN 110 - 1996

CHỈ DẪN THIẾT KẾ VÀ SỬ DỤNG VẢI ĐỊA KỸ THUẬT ĐỂ LỌC TRONG CÔNG TRÌNH THỦY LỢI

Guideline for Designing and Using of Filter Geotextile for Hydraulic Works

Reformulate in the 1^th time

Chương I

QUY ĐỊNH CHUNG

1.1 Phạm vi sử dụng của chỉ dẫn

Chỉ dẫn này dùng cho thiết kế và thi công vải địa kỹ thuật (geotextile) làm lớp lọc thay cho cát cuội sỏi hoặc bê tông xốp trong các lớp lọc của các kết cấu bảo vệ mái và bờ sông, bờ kênh, mái đê biển, mái đập đất cấp 3 trở xuống và xử lý hố đùn hố sủi (riêng mái đập cấp 1 và 2 cần có nghiên cứu riêng).

Khi dùng chỉ dẫn thiết kế do các nhà chế tạo vải lọc cung cấp cần đối chiếu với các nội dung của chỉ dẫn này và đưa ra các khuyến nghị bổ sung cần thiết.

1.2 Vải địa kỹ thuật

Là tên gọi chung các loại vải dệt hoặc không dệt chế tạo từ polyme tổng hợp, dùng trong địa kỹ thuật với các chức năng lọc, phân cách, tiêu, gia cố hoặc bảo vệ.

1.2.1 Phân loại

Cách thường dùng nhất là phân loại vải địa kỹ thuật (ĐKT) theo quá trình chế tạo vải. Theo cách này vải được chia làm 4 nhóm: Không dệt, dệt, dệt kim và đan, trong đó hai loại đầu thông dụng hơn cả.

Vải ĐKT không dệt gồm các sợi phân bố ngẫu nhiên được liên kết với nhau bằng những cách khác nhau:

a/ Dính bằng nhiệt, b/ Dính bằng hóa chất và c/ May bằng kim (hình 1.1)

Hình 1.1: Các kiểu liên kết của vải ĐKT không dệt

a/ Dính bằng nhiệt ; b/ Dính bằng hóa chất ; c/ May bằng kim

Vải ĐKT dệt: gồm các sợi sắp xếp có hướng nhất định. Theo hình dáng mặt cắt của sợi có thể chia ra sợi đơn, sợi bó và sợi băng (hình 1.2)

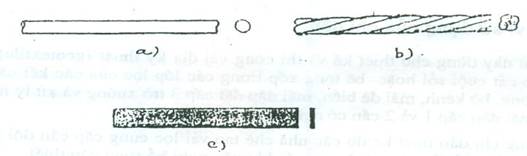

Hình 1.2: Hình dạng sợi để làm vải ĐKT dệt

a/ Sợi đơn ; b/ Sợi bó ; c/ Sợi băng

Vải ĐKT dệt kim: Gồm các sợi ngoắc vào nhau. Quá trình dệt kim này tạo ra 2 loại vải ĐKT khác nhau: dệt kim sợi ngang và dệt kim kiểu bọc mền.

Vải ĐKT đan: Gồm các sợi hoặc bó sợi đan với nhau.

Tính chất của các loại vải ĐKT nêu ở bảng 1.1.

Bảng 1.1 : Tính chất của vải địa kỹ thuật
