Giới thiệu về Tiêu chuẩn ngành 14TCN 97:1996

Tiêu chuẩn ngành 14TCN 97:1996 quy định phương pháp xác định độ thấm xuyên của vải địa kỹ thuật. Đây là một trong những chỉ tiêu kỹ thuật quan trọng nhằm đánh giá khả năng thoát nước và lọc của vải địa kỹ thuật khi ứng dụng vào các công trình thủy lợi, giao thông và xây dựng chống xói mòn đất.

Mục đích và Phạm vi áp dụng

• Tiêu chuẩn này áp dụng cho tất cả các loại vải địa kỹ thuật (bao gồm vải dệt, vải không dệt và vải phức hợp) được sử dụng trong xây dựng công trình thủy lợi và các lĩnh vực liên quan.
• Xác định đặc tính thấm nước của vải địa kỹ thuật theo hướng vuông góc với bề mặt vải (thấm xuyên) dưới tác dụng của cột nước không đổi hoặc cột nước thay đổi theo thời gian.

Các thuật ngữ và định nghĩa cốt lõi

• Độ thấm xuyên (Permittivity - ψ): Là tốc độ dòng nước chảy qua một đơn vị diện tích vải địa kỹ thuật dưới một đơn vị cột nước chênh lệch theo hướng vuông góc với bề mặt vải. Đơn vị tính của độ thấm xuyên là giây lũy thừa âm một (1/s).
• Hệ số thấm vuông góc (k): Là tốc độ dòng nước chảy qua vải địa kỹ thuật dưới tác dụng của gradient thủy lực bằng 1, tính bằng mét trên giây (m/s).
• Chiều dày của vải địa kỹ thuật (t): Chiều dày của vải được đo dưới một áp lực quy định cụ thể, tính bằng milimét (mm).

Nguyên lý của phương pháp thử nghiệm

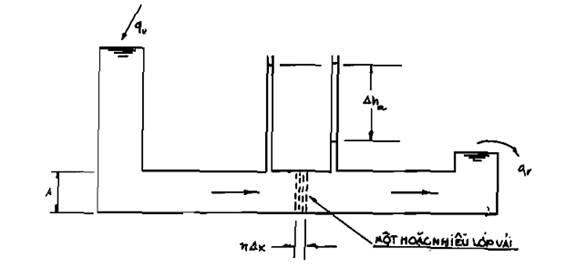

Phương pháp dựa trên việc đo lưu lượng nước chảy qua một hoặc nhiều lớp vải địa kỹ thuật xếp chồng lên nhau theo hướng vuông góc với bề mặt mẫu trong một khoảng thời gian xác định, dưới một cột nước chênh lệch không đổi. Nhiệt độ của nước thử nghiệm được khống chế chặt chẽ và quy đổi về nhiệt độ chuẩn 20 độ C để đảm bảo tính chính xác và thống nhất của kết quả đo.

Thiết bị và dụng cụ thử nghiệm

• Thiết bị đo độ thấm: Phải đảm bảo giữ chặt mẫu thử không để rò rỉ nước xung quanh mép mẫu, đồng thời có hệ thống cấp nước liên tục và ổn định cột nước chênh lệch.
• Hệ thống đo lưu lượng: Bình định lượng hoặc ống đo thể tích nước chảy qua mẫu với độ chính xác cao.
• Dụng cụ đo thời gian: Đồng hồ bấm giây có độ chính xác tối thiểu đến 0,1 giây.
• Nhiệt kế: Thiết bị đo nhiệt độ nước thử nghiệm với độ chính xác đến 0,5 độ C.
• Nguồn nước: Sử dụng nước sạch đã được khử khí hoàn toàn để tránh hiện tượng bọt khí bám vào mẫu làm ảnh hưởng đến kết quả đo độ thấm.

Chuẩn bị mẫu thử

• Mẫu thử được cắt trực tiếp từ cuộn vải địa kỹ thuật tại các vị trí cách biên của cuộn vải ít nhất 100 mm.
• Số lượng mẫu thử tối thiểu là 5 mẫu độc lập để lấy giá trị trung bình đại diện cho lô sản phẩm.
• Kích thước mẫu phải được cắt phù hợp với kích thước của buồng thấm của thiết bị đo chuyên dụng.
• Mẫu thử phải được ngâm trong nước sạch đã khử khí ít nhất 12 giờ trước khi tiến hành thí nghiệm nhằm đảm bảo mẫu đạt trạng thái bão hòa nước hoàn toàn.

Quy trình tiến hành thí nghiệm

1. Lắp đặt mẫu thử vào buồng thấm của thiết bị, đảm bảo mẫu phẳng, không bị nhăn, gấp nếp và mép mẫu được kẹp chặt để chống rò rỉ nước ra ngoài biên.
2. Cho nước chảy qua hệ thống để đuổi hết bọt khí còn sót lại trong cấu trúc của mẫu và thiết bị đo.
3. Điều chỉnh cột nước chênh lệch đạt đến giá trị quy định theo yêu cầu thử nghiệm và giữ ổn định cột nước này.
4. Tiến hành đo thể tích nước chảy qua mẫu trong một khoảng thời gian xác định (thường là 30 giây hoặc 60 giây).
5. Đo và ghi lại nhiệt độ thực tế của nước thử nghiệm ngay sau khi hoàn thành việc đo lưu lượng.
6. Lặp lại phép đo ít nhất 3 lần đối với mỗi mẫu thử để lấy giá trị trung bình ổn định nhất.

Tính toán kết quả và báo cáo thử nghiệm

• Tính toán độ thấm xuyên: Độ thấm xuyên được tính toán dựa trên công thức liên hệ giữa lưu lượng nước đo được, diện tích mặt cắt ngang của mẫu, cột nước chênh lệch và thời gian đo thực tế. Kết quả cuối cùng được hiệu chỉnh về nhiệt độ tiêu chuẩn 20 độ C bằng hệ số hiệu chỉnh độ nhớt của nước.
• Báo cáo thử nghiệm: Phải bao gồm đầy đủ các thông tin chi tiết về ký hiệu mẫu, nguồn gốc vải địa kỹ thuật, số lượng mẫu thử, nhiệt độ nước thử nghiệm, giá trị độ thấm xuyên của từng mẫu riêng lẻ và giá trị trung bình kèm theo độ lệch chuẩn của phép đo.
