TIÊU CHUẨN VIỆT NAM

TCVN 3837-88

XE ĐẠP - CỌC YÊN

Bicycles - Saddle pollar

TCVN 3837-88 được ban hành để thay thế TCVN 3837-83

Tiêu chuẩn này áp dụng cho các loại cọc yên lắp vào xe đạp nam, nữ thông dụng.

1. KÍCH THƯỚC CƠ BẢN

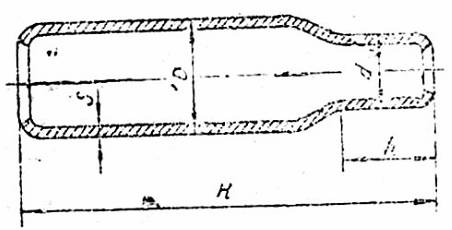

Kích thước cơ bản của cọc yên phải phù hợp với các quy định trên hình vẽ và trong bảng.

mm

Chú thích:

1) Hình vẽ không quy định kết cấu cụ thể của cọc yên;

2) Cho phép chế tạo cọc yên trụ có đường kính ngoài D = 22mm

2. YÊU CẦU KỸ THUẬT

2.1. Vật liệu chế tạo cọc yên: thép C8, C10, theo TCVN 1766-85. Cho phép thay thế bằng vật liệu có cơ tính tương đương

2.2. Cọc yên không được có các khuyết tật như rạn, nứt, cong. Hai đầu cọc yên phải được vát tròn hoặc côn.

2.3. Mối hàn phải đều và kín.

2.4. Cọc yên phải mạ chống gỉ. Yêu cầu về mạ: theo TCVN 3832-88.

3. QUY TẮC NGHIỆM THU

3.1. Cọc yên phải được bộ phận kiểm tra chất lượng của cơ sở sản xuất chứng nhận. Cơ sở sản xuất phải bảo đảm
