TCVN 7685-1:2007

(ISO 1984-1:2001)

ĐIỀU KIỆN KIỂM MÁY PHAY ĐIỀU KHIỂN BẰNG TAY CÓ CHIỀU CAO BÀN MÁY CỐ ĐỊNH - KIỂM ĐỘ CHÍNH XÁC

Test conditions for manually controlled milling machines with table of fixed height - Testing of accuracy

Lời nói đầu

TCVN 7685-1:2007 và TCVN 7685-2:2007 thay thế cho phần Kiểm độ chính xác trong TCVN 1996:1977.

TCVN 7685-1:2007 hoàn toàn tương đương với ISO 1984-1:2001

TCVN 7685-2:2007 hoàn toàn tương đương với ISO 1984-2:2001

Các tiêu chuẩn này do Ban kỹ thuật TCVN/TC39 - Máy công cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

TCVN 7685 gồm các tiêu chuẩn sau với tên chung Điều kiện kiểm máy phay điều khiển bằng tay có chiều cao bàn máy cố định - Kiểm độ chính xác:

TCVN 7685-1:2007 Điều kiện kiểm máy phay điều khiển bằng tay có chiều cao bàn máy cố định - Kiểm độ chính xác - Phần 1: Máy có trục chính nằm ngang

TCVN 7685-2:2007 Điều kiện kiểm máy phay điều khiển bằng tay có chiều cao bàn máy cố định - Kiểm độ chính xác - Phần 2: Máy có trục chính thẳng đứng

ĐIỀU KIỆN KIỂM MÁY PHAY ĐIỀU KHIỂN BẰNG TAY CÓ CHIỀU CAO BÀN MÁY CỐ ĐỊNH - KIỂM ĐỘ CHÍNH XÁC - PHẦN 1: MÁY CÓ TRỤC CHÍNH NẰM NGANG

Test conditions for manually controlled milling machines with table of fixed height - Testing of accuracy - Part 1: Machines with horizontal spindle

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các phép kiểm hình học và gia công trên các máy phay thông dụng độ chính xác thông thường có chiều cao bàn máy cố định và trục chính nằm ngang, có tham chiếu các tiêu chuẩn TCVN 7011-1. Tiêu chuẩn này cũng quy định các dung sai có thể áp dụng tương ứng với các phép kiểm trên.

Tiêu chuẩn này chỉ áp dụng để kiểm độ chính xác hình học của máy, không áp dụng để kiểm vận hành máy (độ rung, độ ồn, chuyển động dính trượt của các bộ phận, v.v...) hoặc các đặc tính của máy (tốc độ trục chính, tốc độ tiến, v.v...), các phép kiểm này thường được tiến hành trước khi kiểm độ chính xác.

Tiêu chuẩn này cung cấp các thuật ngữ được sử dụng cho các bộ phận chính của máy và tên gọi của trục theo ISO 841^[1].

CHÚ THÍCH - Máy phay Điều khiển số trong ISO 10791-1^[2].

2. Tài liệu viện dẫn

Trong tiêu chuẩn này có viện dẫn các tài liệu sau. Đối với các tài liệu viện dẫn ghi năm ban hành thì áp dụng bản dưới đây. Đối với các tài liệu viện dẫn không ghi năm ban hành thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.

TCVN 7011-1:2007 (ISO 230-1:1996) Qui tắc kiểm máy công cụ - Độ chính xác hình học của máy khi vận hành trong điều kiện không tải hoặc gia công tinh.

3. Thuật ngữ, ký hiệu của trục và các nguyên công phay

3.1. Thuật ngữ và ký hiệu của trục

Xem Hình 1 và Bảng 1.

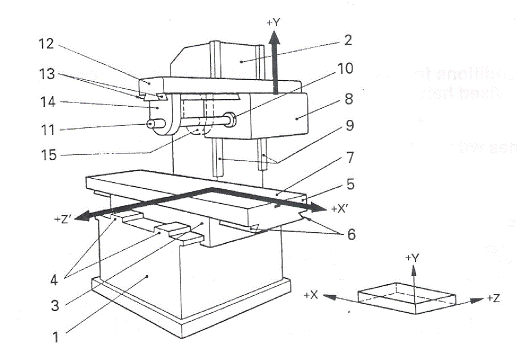

Hình 1 - Máy phay có trục chính nằm ngang

Bảng 1 - Thuật ngữ
