TIÊU CHUẨN QUỐC GIA

TCVN 7683 - 1 : 2007

ISO 1701 - 1 : 2004

ĐIỀU KIỆN KIỂM MÁY PHAY CÓ CHIỀU CAO BÀN MÁY THAY ĐỔI – KIỂM ĐỘ CHÍNH XÁC- PHẦN 1: MÁY CÓ TRỤC CHÍNH NẰM NGANG

Test conditions for milling machine with table of variable height – Testing of the accuracy - Part 1: Machines with horiaontal spindle

Lời nói đầu

TCVN 7683 - 1 : 2007 và TCVN 7683 - 2 : 2007 thay thế cho phần Kiểm độ chính xác trong TCVN 1996 : 1977.

TCVN 7683 - 1 : 2007 hoàn toàn tương đương ISO 1701 - 1 : 2004.

TCVN 7683 - 2 : 2007 hoàn toàn tương đương ISO 1701 - 2 : 2004.

Các tiêu chuẩn này do Ban kỹ thuật TCVN/TC 39 – Máy công cụ biên soạn, Bộ Khoa học và Công nghệ công bố.

TCVN 7683 gồm các tiêu chuẩn sau với tên chung Điều kiện kiểm máy phay có chiều cao bàn máy thay đổi – Kiểm độ chính xác, gồm hai phần sau:

TCVN 7683-1 : 2007 Điều kiện kiểm máy phay có chiều cao bàn máy thay đổi – Kiểm độ chính xác – Phần 1: Máy có trục chính nằm ngang.

TCVN 7683-2 : 2007 Điều kiện kiểm máy phay có chiều cao bàn máy thay đổi – Kiểm độ chính xác – Phần 2: Máy có trục chính thẳng đứng.

ĐIỀU KIỆN KIỂM MÁY PHAY CÓ CHIỀU CAO BÀN MÁY THAY ĐỔI – KIỂM ĐỘ CHÍNH XÁC- PHẦN 1: MÁY CÓ TRỤC CHÍNH NẰM NGANG

Test conditions for milling machine with table of variable height – Testing of the accuracy - Part 1: Machines with horiaontal spindle

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các phép kiểm hình học và kiểm gia công trên máy phay thông dụng, độ chính xác thông thường, trục chính nằm ngang có chiều cao bàn máy thay đổi, có tham chiếu tiêu chuẩn TCVN 7011-1:2007.

Tiêu chuẩn này cũng quy định các dung sai có thể áp dụng tương ứng với các phép kiểm trên.

CHÚ THÍCH: Máy phay có chiều cao bàn máy cố định được quy định trong TCVN 7685 (ISO 1984).

Tiêu chuẩn này chỉ áp dụng để kiểm độ chính xác của máy, không áp dụng để kiểm vận hành máy (độ rung, độ ồn, chuyển động dính trượt của các bộ phận, v.v…) hoặc các đặc tính của máy (tốc độ trục chính, tốc độ tiến, v.v…), các phép kiểm này thường được tiến hành trước khi kiểm độ chính xác.

2. Tài liệu viện dẫn

Trong tiêu chuẩn này có viện dẫn các tài liệu sau. Đối với các tài liệu viện dẫn ghi năm ban hành thì áp dụng bản dưới đây. Đối với các tài liệu viện dẫn không ghi năm ban hành thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.

TCVN 7011-1:2007 (ISO 230-1:1996) Qui tắc kiểm máy công cụ - Độ chính xác hình học của máy khi vận hành trong điều kiện không tải hoặc gia công tinh.

ISO 3855 Milling cuters – Nomenclature (Dao phay – Thuật ngữ).

3. Thuật ngữ, tên gọi của trục và Nguyên công phay

3.1. Thuật ngữ và tên gọi của trục

Xem hình 1, Bảng 1 và Hình 2, Bảng 2.

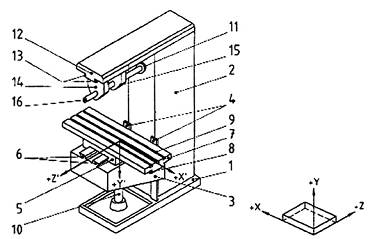

Hình 1 – Máy phay có chiều cao bàn máy thay đổi với trục chính nằm ngang cố định

Bảng 1 – Thuật ngữ
