TCVN 5881:1995

MÁY KHOAN ĐỨNG THÂN TRỤ TRÒN CỠ NHỎ

Small pillar type wertical drilling machines

Lời nói đầu

TCVN 5881:1995 thay thế TCVN 270:1986 và TCVN 1747:1975 với các loại máy khoan đứng cỡ nhỏ có đường kính khoan được đến 12 mm.

TCVN 5882:1995 được xây dựng trên cơ sở ISO 2773/1:1973(E), ISO 2773/2:1973(E), ST SEV 2149:1980, ISO 230.

TCVN 5882:1995 do Viện máy công cụ và dụng cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Bộ khoa học và công nghệ và môi trường (nay là Bộ khoa học và Công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

MÁY KHOAN ĐỨNG THÂN TRỤ TRÒN CỠ NHỎ

Small pillar type wertical drilling machines

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho máy khoan đứng thân trụ tròn cỡ nhỏ có đường kính lớn nhất khoan được đến 12 mm.

2. Kích thước cơ bản

2.1. Kích thước cơ bản của máy phải phù hợp với chỉ dẫn trên Hình 1 và trong Bảng 1.

2.2. Ký hiệu quy ước của máy khoan được quy định như sau:

Hai chữ in KĐ là chỉ máy khoan đứng thân trụ tròn. Các con số tiếp theo là biểu thị đường kính khoan được lớn nhất của máy.

VÍ DỤ: KĐ 12 là ký hiệu quy ước của máy khoan thân trụ tròn có đường kính khoan được lớn nhất là 12 mm.

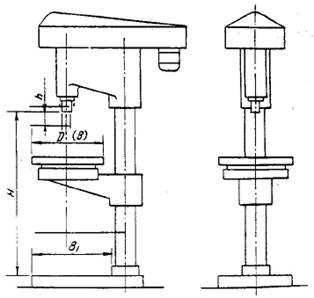

Hình 1

Bảng 1

Kích thước tính bằng milimét
