TIÊU CHUẨN QUỐC GIA

TCVN 2002 : 2008

ISO 6480 : 1983

ĐIỀU KIỆN NGHIỆM THU MÁY CHUỐT TRONG NẰM NGANG – KIỂM ĐỘ CHÍNH XÁC

Conditions of acceptance for horizontal internal broaching machines – Testing of the accuracy

Lời nói đầu

TCVN 2002 : 2008 thay thế TCVN 2002 : 1977

TCVN 2002 : 2008 hoàn toàn tương đương ISO 6480 :1983

TCVN 2002 : 2008 do Ban kỹ thuật tiêu chuẩn Quốc gia

TCVN/TC39 Máy công cụ biên soạn, Tổng cục Tiêu chuẩn đo lường Chất lượng đề nghị, Bộ khoa học và công nghệ công bố.

ĐIỀU KIỆN NGHIỆM THU MÁY CHUỐT TRONG NẰM NGANG – KIỂM ĐỘ CHÍNH XÁC

Conditions of acceptance for horizontal internal broaching machines – Testing of the accuracy

1. Phạm vi áp dụng

Tiêu chuẩn này quy định về kiểm hình học máy chuốt thông dụng có độ chính xác thường, tham chiếu tiêu chuẩn TCVN 7011 và cho các sai lệch cho phép tương ứng được áp dụng. Tiêu chuẩn này cũng quy định các thuật ngữ được sử dụng cho các phần tử chính của máy.

CHÚ THÍCH - Ngoài các thuật ngữ được sử dụng trong ba ngôn ngữ chính thức của ISO (Anh, Pháp và Nga), tiêu chuẩn này còn cho các thuật ngữ tương đương theo ngôn ngữ đức và Ytaly trong Phụ lục A.

Tiêu chuẩn này chỉ áp dụng để kiểm độ chính xác của máy, không áp dụng để kiểm sự làm việc của máy (độ rung động, độ ồn, chuyển động dính trượt của các bộ phận v.v…) hoặc không dùng để kiểm các đặc tính của máy (như tốc độ trục chính, tốc độ tiến v.v…) mà các đặc tính này thường đó được kiểm trước khi kiểm độ chính xác.

2. Tài liệu viện dẫn

Trong tiêu chuẩn này có viện dẫn các tài liệu sau, đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản dưới đây. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.

TCVN 7011 (ISO 230) Quy tắc kiểm máy công cụ - độ chính xác hình học của máy khi vận hành trong điều kiện không tải hoặc gia công tinh.

3. Lưu ý chung

3.1. Trong tiêu chuẩn này toàn bộ kích thước và sai lệch cho phép được biểu thị bằng milimét và inch.

3.2. để áp dụng tiêu chuẩn này, phải tham khảo TCVN 7011, đặc biệt đối với việc lắp đặt máy trước khi áp dụng các phương pháp kiểm nghiệm thu, làm nóng các bộ phận chuyển động, mô tả các phương pháp đo và giới thiệu độ chính xác của các thiết bị kiểm.

3.3. Trình tự trong các phép kiểm hình học liên quan đến các bộ phận phụ của máy và không có phương pháp để xác định trình tự kiểm thực tế. Để lắp đặt dụng cụ đo dễ dàng, phép kiểm có thể áp dụng theo một trình tự kiểm bất kỳ.

3.4. Khi kiểm máy, không cần phải tiến hành toàn bộ các phép kiểm được quy định trong tiêu chuẩn này. Người sử dụng có thể thỏa thuận với nhà chế tạo lựa chọn các phép kiểm liên quan đến các tính chất mà họ quan tâm, nhưng các phép kiểm này phải được quy định rõ ràng khi làm hợp đồng mua máy.

3.5. Do tính đa dạng của mẫu kiểm nên tiêu chuẩn này không quy định kiểm thực tế. Nếu người sử dụng muốn tiến hành kiểm thực tế, phép kiểm này phải được quy định trong thỏa thuận với nhà chế tạo.

3.6. Khi thiết lập dung sai cho phạm vi đo khác với dung sai cho trong tiêu chuẩn này nên xem xét giá trị nhỏ nhất của dung sai, để kiểm hình học cũng như kiểm thực tế là 0,01 mm (0,0004 inch).

4. Thuật ngữ

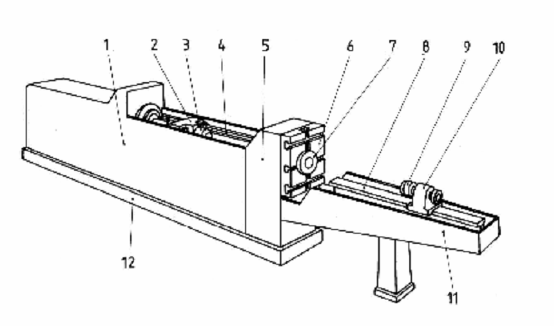

Bảng thuật ngữ
